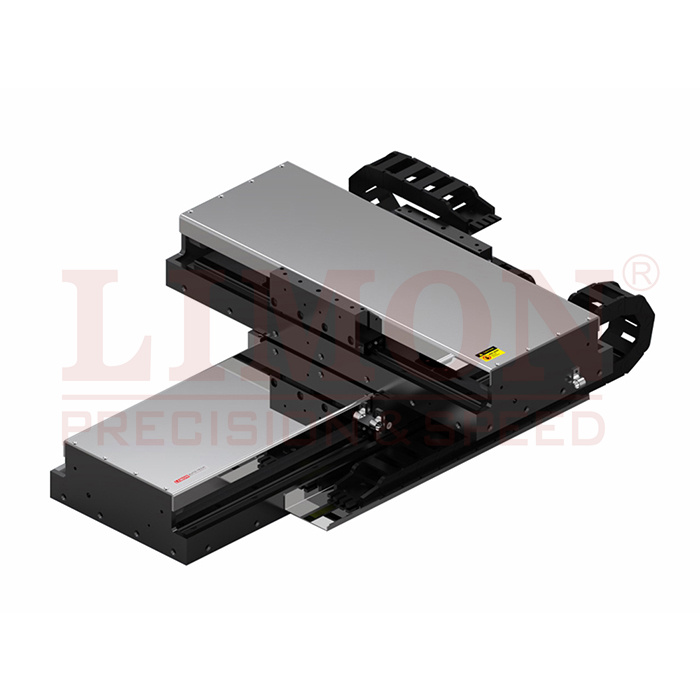

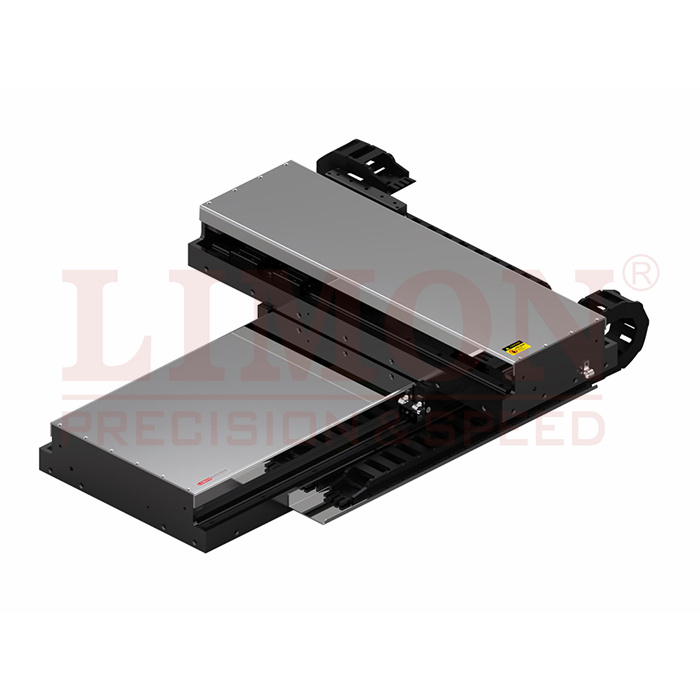

Motor Linear

Setor de aplicação:

Scanner 3D, digitalização de imagens, testes a laser, equipamento de automação topo de gama, máquina de perfuração a laser de alta velocidade para painéis LCD, máquina de perfuração CNC de seis eixos com motor totalmente linear, montador SMT de alta velocidade e alta precisão, equipamento de transplante de alta velocidade

Antes do aparecimento de motores lineares práticos e económicos, todos os movimentos lineares tinham de ser convertidos a partir de máquinas rotativas, utilizando parafusos de esferas ou de rolos, correias ou polias. Para muitas aplicações, tais como cargas pesadas e o veio de acionamento é vertical. Estes métodos continuam a ser os melhores. No entanto, o motor linear tem muitas vantagens únicas em relação ao sistema mecânico, como a velocidade muito elevada e a velocidade muito baixa, a aceleração elevada, a manutenção quase nula (sem peças de contacto), a elevada precisão e a ausência de retorno em vazio. Para completar o movimento linear, só é necessário o motor e não há engrenagem, acoplamento ou polia. É muito significativo para muitas aplicações. As peças desnecessárias que reduzem o desempenho e diminuem a vida mecânica são eliminadas.

Informações de base:

Aceleração máxima: 4G
Precisão de posicionamento absoluto ultra-elevada <1 min
Sistema de feedback de circuito fechado completo
Conceção anti-deformação e vibração
Vibração sem núcleo (Yaskawa: 0,4; Jacobs: 0,76; hiwin: 0,8)
O tempo de configuração é curto: o método de teste está a funcionar 0-30.30-0 movimento de retorno, que demora 0.052s

Caraterísticas:

1. Poucas peças, todas podem ser embaladas de forma modular e depois expedidas.
2. A montagem é simples, não necessita de trabalhadores qualificados, basta apertar os parafusos.
3. Os acessórios têm uma grande versatilidade, a mesma largura do produto, exceto o módulo do carro principal, os outros materiais são todos universais.

O nosso serviço:

1. Podemos fornecer as peças completas, incluindo peças mecânicas, forçador, estator, raster, grade magnética, motorista.
2. Fornecer tabelas de cálculo para a seleção pré-venda
3. Fornecer orientação técnica para a instalação e colocação em funcionamento da Panasonic.
4. Fornecer orientação técnica para a montagem da unidade e a instalação do raster.

Adequado para ocasiões de manuseamento:

quando é necessária uma velocidade rápida, um curso longo, uma carga máxima de 100 kg, e substitui as ocasiões em que se utiliza a correia dentada e a cremalheira e o pinhão.

Adequado para ocasiões de elevada precisão:

pode ser combinado com a régua raster e substituir as ocasiões em que se utiliza o parafuso de esferas de moagem de grau C3.
PS: Independentemente da grelha raster ou da grelha magnética, a precisão de repetição pode ser alcançada com um intervalo de ±0,002. As diferenças residem principalmente na precisão do posicionamento absoluto. Se a posição for repetida, recomenda-se a utilização da grelha magnética.

Adequado para ocasiões de elevada aceleração, paragem de emergência e marcha:

O motor linear pode geralmente atingir mais de 1G, enquanto o fuso de esferas só pode atingir 0,5G.
