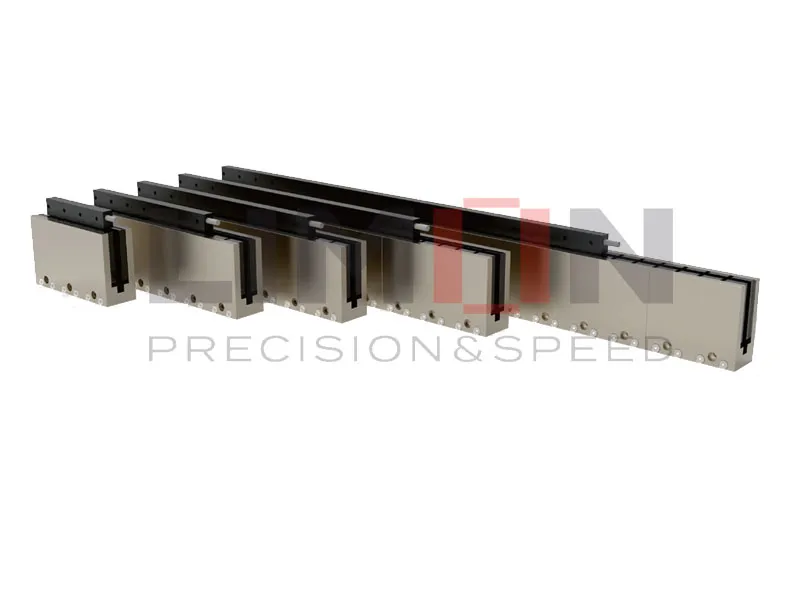

Le module linéaire est une unité de mouvement qui modularise la plate-forme de mouvement linéaire et intègre le système de rail de guidage et le système de transmission en une seule unité. L'intérieur du module linéaire est enveloppé d'un profilé en aluminium, le rail de guidage linéaire est utilisé comme support linéaire interne, et la vis à billes et le moteur de liaison sont utilisés comme source d'énergie pour la sortie. Cette intégration des systèmes facilite grandement la conception et la sélection des ingénieurs, et rend l'assemblage des équipements plus simple et modulaire. Il existe plusieurs systèmes de transmission mécanique courants sur le marché : vis sans fin, courroie synchrone, crémaillère ; l'entraînement de ces systèmes de transmission est réalisé par un moteur / réducteur rotatif.
Type de module linéaire
Actuellement, les modules linéaires largement utilisés peuvent être divisés en deux types : le type à courroie synchrone et le type à vis à billes.
Le principe de fonctionnement du type de courroie synchrone est le suivant : la courroie est installée sur l'arbre de transmission des deux côtés du module linéaire, qui est utilisé comme arbre d'entrée de puissance, et un bloc coulissant pour l'augmentation des pièces d'équipement est fixé sur la courroie. Lorsqu'il y a une entrée, le coulisseau se déplace en entraînant la courroie.
La vis à billes est un produit idéal pour transformer un mouvement rotatif en mouvement linéaire ou un mouvement linéaire en mouvement rotatif. La vis à billes se compose d'une vis, d'un écrou et d'une bille. Sa fonction est de convertir un mouvement rotatif en mouvement linéaire, ce qui constitue l'extension et le développement de la vis à billes. L'importance de ce développement est de faire passer le roulement d'une action de roulement à une action de glissement. En raison de sa faible résistance au frottement, la vis à billes est largement utilisée dans divers équipements industriels et instruments de précision. Elle peut réaliser des mouvements linéaires de haute précision sous une charge élevée
Schoix du module linéaire
Si la force est importante, la course est courte et les exigences de précision sont relativement élevées, les clients peuvent choisir le module à vis en ligne droite ;
Si la force est générale, la course est longue et les exigences de précision ne sont pas élevées, les clients peuvent choisir le module linéaire à courroie synchrone.
Composition d'un module linéaire :
Module linéaire à courroie synchrone : il est composé d'une courroie, d'un rail de guidage linéaire, d'un profilé en alliage d'aluminium, d'un accouplement, d'un moteur, d'un commutateur photoélectrique, etc.
Module linéaire à vis à billes : il est composé d'une vis à billes, d'un rail de guidage linéaire, d'un profilé en alliage d'aluminium, d'un siège de support de vis à billes, d'un accouplement, d'un moteur, d'un interrupteur photoélectrique, etc.
Type fermé : la partie supportant la force du module linéaire est principalement concentrée dans les données externes pour fermer la partie transmission.
Type ouvert : la partie supportant la force du module linéaire est principalement concentrée dans les parties centrale et inférieure et sur les deux côtés, et la partie transmission est exposée.
Module linéaire uniaxial : principalement utilisé pour les équipements à jet d'encre pour substrat de PCB, les équipements de nettoyage de surface de circuits imprimés, les équipements d'impression de circuits intégrés, les équipements de lecture de codes-barres, les équipements de remplissage, etc.
Module linéaire multiaxe : il est principalement utilisé pour les équipements de transfert de circuits imprimés, les équipements de brasage actif, les équipements à vis de blocage, les équipements de prise et de placement de petites pièces, etc.
