Ecrou de la vis à billes DFDC
Ecrou de la vis à bille
Ecrou de la vis à billes DFDC
Série DFDC
Industries concernées：Automation, industrie des semi-conducteurs, machines industrielles, industrie médicale, industrie des énergies vertes, machines-outils, systèmes de stockage et de récupération automatisés, etc.
(1) Haute fiabilité
LIMON applique des normes strictes de contrôle de la qualité à chaque processus de production. Avec une lubrification et une utilisation appropriées, un fonctionnement sans problème pendant une longue période est possible.
(2) La haute efficacité de la vis à billes est largement supérieure à celle des vis conventionnelles. Il faut moins de 30% de couple pour transformer le mouvement linéaire en mouvement rotatif.
(3) Rigidité et précharge élevées
La vis à billes de LIMON est conçue avec une rainure en arc gothique, ce qui facilite la rotation de la vis même avec un jeu axial minimum. Pour rendre la rigidité plus appropriée aux conditions d'utilisation, vous pouvez modifier la précharge entre un ou deux écrous de la vis pour réduire le jeu axial.
Citer maintenant
Télécharger le catalogue
Description
| Type de circulation | Modèle | Caractéristique | |
| Unique Écrou | Écrous doubles | ||
| Type de circulation interne | SFK SFU SFI SCI | DFU DFI | -Le diamètre dédié de la vis ne prend que peu de place. -Applicable aux personnes dont le plomb est plus petit / le diamètre extérieur de la vis |
| Type de circulation externe | SFV XFV | DFV | -Économie -Applicable à un plomb et à un diamètre plus importants. -Applicable pour les charges élevées. |
| Embouts Type de circulation | SFS SFY | DFS | -Convient pour le positionnement à grande vitesse |

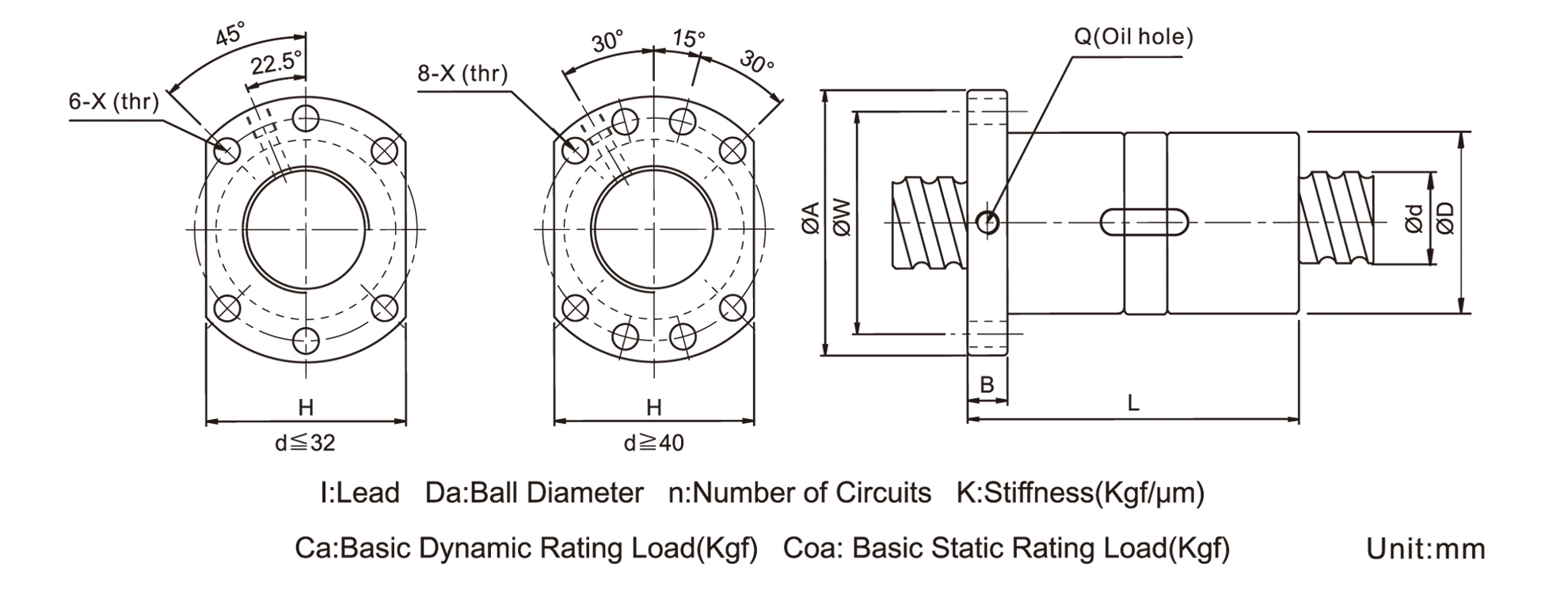

Tableau des dimensions des vis DFDC
Numéro de modèle | d | l | Da | Dimension | Capacité de charge | K/kgf/μm | |||||||||
D | A | B | L | W | H | X | Q | n | Ca(kgf) | Coa(kgf) | |||||
DFDC2812-2.8 | 28 | 12 | 6.35 | 54 | 87 | 16 | 125.5 | 72 | 69 | 9 | M8x1 | 2.8×1 | 2752 | 5746 | 66 |
DFDC2812-3.8 | 12 | 6.35 | 54 | 87 | 16 | 149.5 | 72 | 69 | 9 | M8x1 | 3.8×1 | 3579 | 7799 | 90 | |
DFDC2812-4.8 | 12 | 6.35 | 54 | 87 | 16 | 173.5 | 72 | 69 | 9 | M8x1 | 4.8×1 | 4375 | 9851 | 113 | |
DFDC2816-2.8 | 16 | 4.762 | 48 | 74 | 12 | 143 | 60 | 60 | 6.6 | M8x1 | 2.8×1 | 1855 | 3589 | 63 | |
DFDC2816-3.8 | 16 | 4.762 | 48 | 74 | 12 | 175 | 60 | 60 | 6.6 | M8x1 | 3.8×1 | 2412 | 4871 | 85 | |
DFDC2819-4.8 | 16 | 4.762 | 48 | 74 | 12 | 207 | 60 | 60 | 6.6 | M8x1 | 4.8×1 | 2949 | 6153 | 108 | |
DFDC3210-2.8 | 32 | 10 | 4.762 | 58 | 91 | 18 | 107.5 | 76 | 68 | 9 | M8x1 | 2.8×1 | 1955 | 4041 | 69 |
DFDC3210-3.8 | 10 | 4.762 | 58 | 91 | 18 | 127.5 | 76 | 68 | 9 | M8x1 | 3.8×1 | 2542 | 5485 | 94 | |
DFDC3210-4.8 | 10 | 4.762 | 58 | 91 | 18 | 147.5 | 76 | 68 | 9 | M8x1 | 4.8×1 | 3107 | 6928 | 119 | |
DFDC3205-2.8 | 5 | 3.175 | 50 | 87 | 16 | 71.5 | 72 | 69 | 9 | M8x1 | 2.8×1 | 1118 | 2653 | 54 | |
DFDC3205-3.8 | 5 | 3.175 | 50 | 87 | 16 | 81.5 | 72 | 69 | 9 | M8x1 | 3.8×1 | 1454 | 3600 | 91 | |
DFDC3205-4.8 | 5 | 3.175 | 50 | 87 | 16 | 91.5 | 72 | 69 | 9 | M8x1 | 4.8×1 | 1778 | 4547 | 90 | |
DFDC3212-2.8 | 12 | 4.762 | 53 | 87 | 16 | 124.5 | 72 | 69 | 9 | M8x1 | 2.8×1 | 1956 | 4049 | 69 | |
DFDC3212-3.8 | 12 | 4.762 | 53 | 87 | 16 | 148.5 | 72 | 69 | 9 | M8x1 | 3.8×1 | 2544 | 5496 | 94 | |
DFDC3212-4.8 | 12 | 4.762 | 53 | 87 | 16 | 172.5 | 72 | 69 | 9 | M8x1 | 4.8×1 | 3110 | 6942 | 119 | |
DFDC3216-2.8 | 16 | 6.35 | 57 | 87 | 16 | 149.5 | 72 | 69 | 9 | M8x1 | 2.8×1 | 2915 | 11226 | 74 | |
DFDC3216-3.8 | 16 | 6.35 | 57 | 87 | 16 | 181.5 | 72 | 69 | 9 | M8x1 | 3.8×1 | 3790 | 8887 | 100 | |
DFDC3216-4.8 | 16 | 6.35 | 57 | 87 | 16 | 213.5 | 72 | 69 | 9 | M8x1 | 4.8×1 | 4634 | 6549 | 126 | |
DFDC4006-2.8 | 40 | 6 | 3.969 | 58 | 91 | 18 | 60.5 | 76 | 68 | 9 | M8x1 | 2.8×1 | 1671 | 4010 | 80 |
DFDC4006-3.8 | 6 | 3.969 | 58 | 91 | 18 | 84.5 | 76 | 68 | 9 | M8x1 | 3.8×1 | 2172 | 5618 | 108 | |
DFDC4006-4.8 | 6 | 3.969 | 58 | 91 | 18 | 108.5 | 76 | 68 | 9 | M8x1 | 4.8×1 | 2656 | 7096 | 136 | |
DFDC4010-2.8 | 10 | 6.35 | 65 | 95 | 18 | 117.5 | 80 | 72 | 9 | M8x1 | 2.8×1 | 3192 | 9048 | 87 | |
DFDC4010-3.8 | 10 | 6.35 | 65 | 95 | 18 | 137.5 | 80 | 72 | 9 | M8x1 | 3.8×1 | 4150 | 10922 | 118 | |
DFDC4010-4.8 | 10 | 6.35 | 65 | 95 | 18 | 157.5 | 80 | 72 | 9 | M8x1 | 4.8×1 | 5074 | 13797 | 149 | |
DFDC4012-2.8 | 12 | 6.35 | 65 | 95 | 18 | 125.5 | 80 | 72 | 9 | M8x1 | 2.8×1 | 3094 | 8058 | 87 | |
DFDC4012-3.8 | 12 | 6.35 | 65 | 95 | 18 | 149.5 | 80 | 72 | 9 | M8x1 | 3.8×1 | 4153 | 10936 | 118 | |
DFDC4012-4.8 | 12 | 6.35 | 65 | 95 | 18 | 173.5 | 80 | 72 | 9 | M8x1 | 4.8×1 | 5077 | 13815 | 149 | |
DFDC4016-2.8 | 16 | 6.35 | 65 | 95 | 18 | 148.5 | 80 | 72 | 9 | M8x1 | 2.8×1 | 3198 | 8085 | 87 | |
DFDC4016-3.8 | 16 | 6.35 | 65 | 95 | 18 | 180.5 | 80 | 72 | 9 | M8x1 | 3.8×1 | 4159 | 10972 | 118 | |
DFDC4016-4.8 | 16 | 6.35 | 65 | 95 | 18 | 212.5 | 80 | 72 | 9 | M8x1 | 4.8×1 | 5084 | 13860 | 149 | |
DFDC5010-2.8 | 50 | 10 | 6.35 | 75 | 118 | 18 | 117.5 | 100 | 92 | 11 | M8x1 | 2.8×1 | 3509 | 9982 | 104 |
DFDC5010-3.8 | 10 | 6.35 | 75 | 118 | 18 | 138.5 | 100 | 92 | 11 | M8x1 | 3.8×1 | 4563 | 13547 | 141 | |
DFDC5010-4.8 | 10 | 6.35 | 75 | 118 | 18 | 157.5 | 100 | 92 | 11 | M8x1 | 4.8×1 | 5578 | 17112 | 178 | |
