Le choix d'un moteur inadapté entraîne-t-il une augmentation de la consommation d'énergie, des besoins d'entretien, de la production de chaleur et des temps d'arrêt dans votre système de mouvement linéaire ?

Les moteurs à courant alternatif fonctionnent avec du courant alternatif et sont largement utilisés pour des applications industrielles continues et à longue durée de vie. Les moteurs à courant continu fonctionnent avec une alimentation en courant continu et offrent souvent un contrôle pratique de la vitesse variable ainsi qu’une excellente réactivité à basse vitesse. Le choix optimal dépend de la puissance disponible, du couple, de la vitesse, du cycle de service, de la méthode de commande, de l’environnement, de la maintenance et du coût total du système.

Ce guide compare le fonctionnement, la commande, les performances, la maintenance, les applications, les critères de sélection et les tendances futures en matière de moteurs.

Comment fonctionnent les moteurs à courant alternatif et à courant continu ?

Pour répondre à Quelle est la différence entre les moteurs électriques à courant alternatif et à courant continu ?, commençons par expliquer comment chaque technologie génère un couple. Un moteur à courant alternatif reçoit un courant alternatif dont la direction et l'intensité varient périodiquement. Dans un moteur à induction, le courant fourni au stator crée un champ magnétique tournant qui induit un courant dans le rotor. Les moteurs synchrones à courant alternatif utilisent un rotor qui suit le champ tournant du stator à une vitesse synchrone.

Un moteur à courant continu à balais classique est alimenté en courant continu. Les balais et un commutateur mécanique permettent de faire passer le courant à travers l'induit en rotation, de sorte que le couple s'exerce dans un seul sens. La vitesse peut souvent être réglée en modifiant la tension appliquée ou en utilisant la modulation de largeur d'impulsion.

Un moteur à courant continu sans balais utilise une commutation électronique plutôt que des balais mécaniques. Bien qu'il soit alimenté par une source de courant continu, son contrôleur commute le courant entre les phases du moteur de manière séquentielle. Cette distinction est importante car les moteurs à courant continu avec balais et sans balais présentent des caractéristiques différentes en matière d'entretien, de commande, de coût et de durée de vie.

Dans les systèmes à courant alternatif comme à courant continu, les performances réelles dépendent du moteur, du variateur, du système de rétroaction, de l'alimentation électrique, de la transmission et de la charge mécanique.

Quelles sont les principales différences entre les moteurs à courant alternatif et les moteurs à courant continu ?

Les moteurs à courant alternatif et à courant continu offrent tous deux une puissance fiable, mais leurs caractéristiques typiques diffèrent.

Il s'agit là de tendances générales plutôt que de limites absolues. Les variateurs de fréquence modernes permettent un contrôle précis de la vitesse et du couple des moteurs à courant alternatif. Les moteurs à courant continu sans balais offrent un rendement élevé, une réponse rapide et une longue durée de vie, tandis que les moteurs à courant continu à balais restent utiles lorsque la simplicité et le coût initial sont des priorités.

La comparaison pertinente ne se limite donc pas à opposer le courant alternatif au courant continu. Les ingénieurs doivent évaluer l'ensemble moteur-variateur dans les conditions réelles de charge, de vitesse et d'environnement.

Quel moteur offre le meilleur contrôle de la vitesse et du couple ?

Les moteurs à courant continu à balais sont traditionnellement utilisés lorsque l'on a besoin d'un fonctionnement à vitesse variable simple. La vitesse du moteur est globalement liée à la tension appliquée, tandis que le couple est lié au courant. Un variateur peut utiliser la modulation d'impulsions en largeur (PWM) pour réguler la tension moyenne et gérer l'accélération, la vitesse et le sens de rotation. Les balais assurent la commutation mécanique, ce qui rend le fonctionnement de base relativement simple.

Les moteurs à courant continu sans balais nécessitent un variateur électronique, mais ils offrent une commutation contrôlée, un fonctionnement efficace et une large plage de vitesses utilisables. Des capteurs à effet Hall ou des codeurs peuvent fournir un signal de rétroaction permettant d'améliorer la régulation.

Un moteur à induction à courant alternatif raccordé directement au réseau fonctionne généralement à une vitesse proche de celle déterminée par la fréquence d'alimentation, le nombre de pôles et le glissement. Un variateur de fréquence modifie la fréquence et la tension d'alimentation, ce qui permet de régler la vitesse et de contrôler l'accélération. ABB explique qu'un variateur de vitesse convertit le courant alternatif d'entrée en courant continu, puis produit une tension alternative variable à la fréquence et à la tension requises par le moteur. Présentation des variateurs de vitesse ABB

Une commande vectorielle avancée ou une commande directe du couple peuvent conférer aux systèmes à courant alternatif d'excellentes performances dynamiques. Le choix de la meilleure technologie de commande dépend de la plage de vitesse, de la demande de couple, du temps de réponse, du système de rétroaction et du budget.

Comment se comparent le rendement, l'entretien et la durée de vie ?

Les moteurs à induction à courant alternatif standard sont appréciés pour leur construction robuste et leur faible besoin d'entretien courant. En l'absence de balais ou de commutateur mécanique, le nombre de composants sujets à l'usure à l'intérieur du moteur est réduit. Une lubrification adéquate des roulements, un refroidissement efficace, un alignement correct, une alimentation électrique appropriée et une protection contre les influences environnementales restent toutefois essentiels.

Les moteurs à courant continu à balais nécessitent une inspection périodique en raison de l'usure des balais et des commutateurs. La durée de vie des balais dépend du courant, de la vitesse, des vibrations, de la température, de l'humidité, du cycle de service et de la fréquence des démarrages et des arrêts. Ils peuvent néanmoins constituer la solution adaptée pour des applications intermittentes ou où le coût est un facteur déterminant, à condition que l'accès pour la maintenance soit acceptable.

Les moteurs à courant continu sans balais éliminent l'usure des balais et sont souvent choisis pour leur durée de vie plus longue, leurs vitesses plus élevées, leur compacité et les applications nécessitant un entretien minimal. Maxon souligne que les moteurs sans balais ont généralement une durée de vie plus longue que les moteurs à courant continu à balais, car ils ne comportent pas de balais susceptibles de s'user.

Le rendement ne peut être déterminé uniquement à partir de la classification en courant alternatif (CA) ou courant continu (CC). La conception du moteur, son point de fonctionnement, les pertes au niveau de l'entraînement, le profil de charge, la transmission, le refroidissement et le dimensionnement sont autant de facteurs qui entrent en ligne de compte. Un moteur surdimensionné fonctionnant loin de sa plage de rendement optimal peut entraîner un gaspillage d'énergie, tandis qu'un moteur sous-dimensionné peut surchauffer et tomber en panne prématurément.

Comment les moteurs à courant alternatif et à courant continu sont-ils utilisés dans le mouvement linéaire ?

Les moteurs à courant alternatif sont couramment utilisés dans les équipements industriels fixes raccordés au réseau électrique. Ils peuvent entraîner des convoyeurs, des mécanismes de levage, des axes auxiliaires de machines-outils, des machines d'emballage et des systèmes de manutention de charges lourdes. Associé à un variateur de fréquence, un moteur à courant alternatif permet de contrôler le démarrage, l'arrêt et le réglage de la vitesse.

Les moteurs à courant continu sont couramment utilisés dans les équipements mobiles, alimentés par batterie, compacts ou à basse tension. On peut citer, à titre d'exemple, les mécanismes de véhicules, les machines agricoles, les équipements médicaux, le mobilier réglable, les systèmes d'accès et les actionneurs linéaires compacts de type tige. Un moteur de 12 V, 24 V ou 48 V peut être associé à des relais, des capteurs, des contrôleurs et des interrupteurs de fin de course.

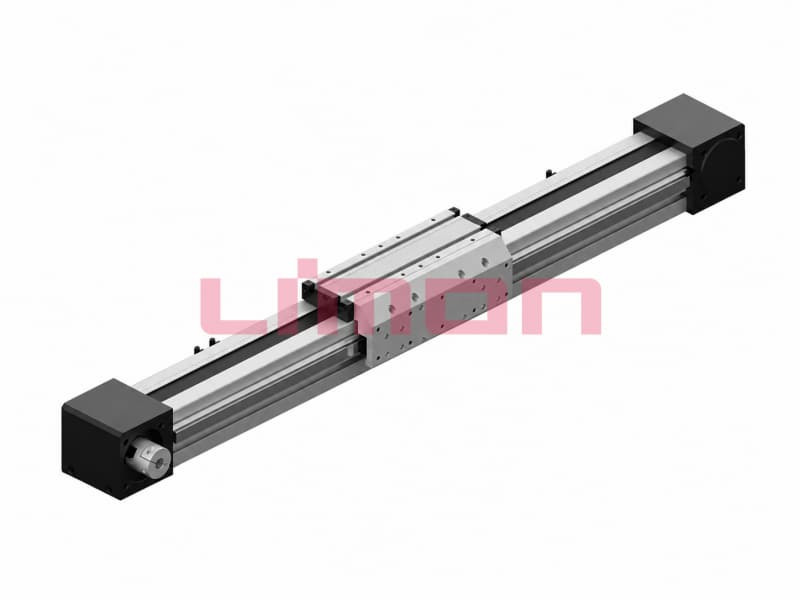

Les servomoteurs CC et CA sans balais sont utilisés lorsque les axes linéaires exigent une réponse plus rapide, un retour d'information et un positionnement précis. Le moteur peut entraîner une vis à billes, une vis-sans-fin, une courroie ou un réducteur afin de générer un déplacement linéaire.

Les performances du moteur ne constituent qu'un aspect de l'ensemble. Le pas de la vis à billes détermine la course linéaire par tour, tandis que les guidages linéaires supportent la charge utile et les moments externes. Limon fournit des vis à billes, des guidages linéaires, des roulements linéaires et des actionneurs linéaires afin d'aider ses clients à coordonner le couple du moteur avec un mouvement mécanique efficace et stable.

Comment choisir entre un moteur à courant alternatif et un moteur à courant continu ?

Commencez par examiner la source d'alimentation disponible. Une machine industrielle fixe déjà raccordée à un réseau triphasé peut se prêter davantage à l'utilisation d'un moteur à courant alternatif. Un produit mobile ou alimenté par batterie se prête généralement mieux à une solution à courant continu. Si l'équipement utilise un bus CC commun, une configuration à courant continu sans balais ou à servomoteur s'intégrera plus naturellement.

Ensuite, répertoriez les exigences mécaniques : charge, poussée, vitesse, accélération, course, cycle de service, précision de positionnement et répétabilité. Pour un axe linéaire à vis, calculez le pas de la vis, le rendement de transmission, la précharge, la masse en mouvement, le frottement de guidage, l'inertie réfléchie, la vitesse critique et la capacité de flambage.

Il convient de tenir compte de l'environnement d'exploitation. La poussière, l'humidité, la température, les vibrations, les zones à risque, les processus de nettoyage et les moyens de refroidissement disponibles peuvent influencer le choix du boîtier du moteur et du variateur. Les exigences en matière de maintenance ont également leur importance : un moteur à balais peut s'avérer économique, mais ne pas convenir lorsque l'équipement est difficile d'accès.

Enfin, comparez le coût total plutôt que le prix du moteur seul. Tenez compte du variateur, du dispositif de rétroaction, de la conversion de puissance, du freinage, du réducteur, du matériel de commande, de l'installation, de la consommation d'énergie, des temps d'arrêt et de la maintenance.

L'équipe technique de Limon peut analyser l'aspect linéaire de l'application et aider les clients à choisir des vis à billes, des guidages linéaires, des roulements et des configurations d'actionneurs compatibles.

Quelles tendances vont façonner les systèmes entraînés par des moteurs à courant alternatif et à courant continu ?

La distinction traditionnelle entre les systèmes à courant alternatif et à courant continu s'estompe à mesure que l'électronique de puissance progresse. Les variateurs modernes permettent aux moteurs à courant alternatif de bénéficier d'une vitesse réglable, d'un contrôle du couple, de fonctions de communication, de diagnostics et d'un freinage régénératif. Les systèmes à courant continu sans balais s'imposent également dans des applications qui exigent une conception compacte, un rendement élevé et un entretien réduit.

Les variateurs connectés surveilleront de plus en plus le courant, la température, les vibrations, la vitesse, le couple et les cycles de fonctionnement. Ces données peuvent aider à détecter les variations de frottement, les surcharges, les désalignements ou les problèmes de lubrification avant qu’ils n’entraînent des arrêts imprévus. Les systèmes régénératifs peuvent également récupérer l’énergie de freinage et la réinjecter dans un bus CC commun ou dans le réseau électrique, lorsque l’architecture du système le permet.

À l'avenir, l'accent sera mis sur l'optimisation de systèmes électromécaniques complets plutôt que sur le choix isolé de moteurs. Un variateur intelligent ne peut pas compenser entièrement le jeu d'une vis à billes, la faible rigidité des guidages, un mauvais alignement ou une lubrification inadéquate.

La chaîne de production entièrement intégrée de Limon couvre les guidages linéaires, les vis à billes, les roulements linéaires et les actionneurs linéaires. Ce contrôle de la fabrication garantit une qualité constante, tandis que notre modèle de vente directe offre des tarifs compétitifs directement du fabricant, un accompagnement pour la personnalisation et un accès efficace à une expertise technique.

Conclusion :

Les moteurs à courant alternatif sont souvent privilégiés pour les applications industrielles exigeantes en fonctionnement continu, tandis que les moteurs à courant continu offrent des options intéressantes en matière de commande et d'alimentation électrique pour les systèmes compacts ou mobiles. Le choix approprié dépend de l'application dans son ensemble. Limon propose des solutions de mouvement linéaire fiables et performantes, soutenues par une chaîne de fabrication intégrée, un contrôle qualité, une vente directe et un assistance professionnelle.
