Vue d'ensemble :

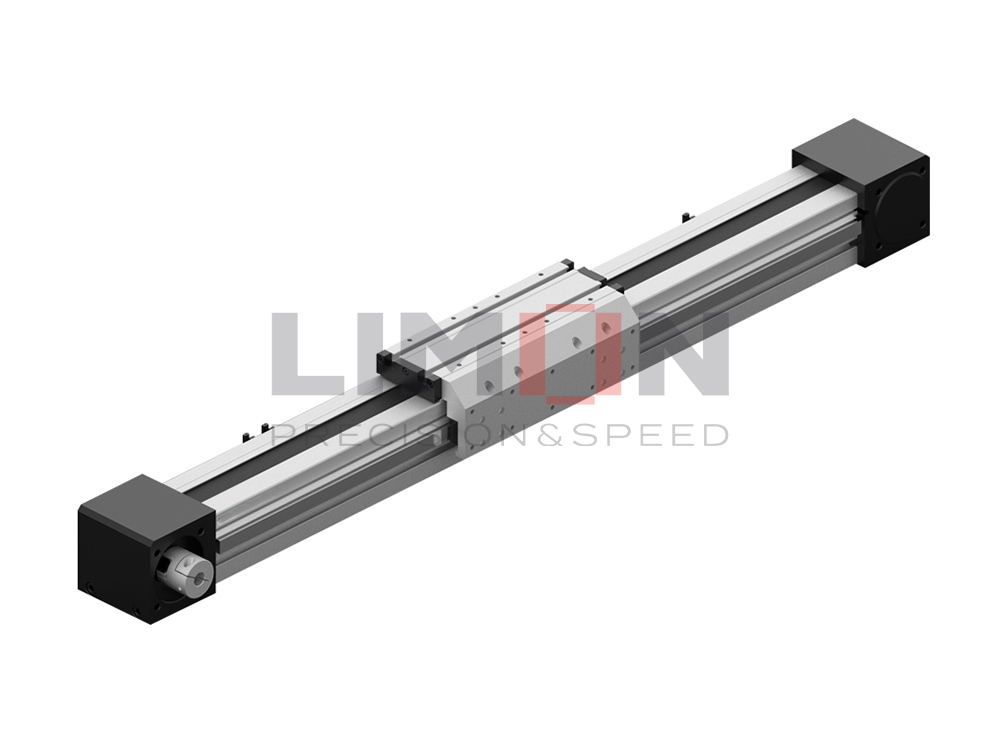

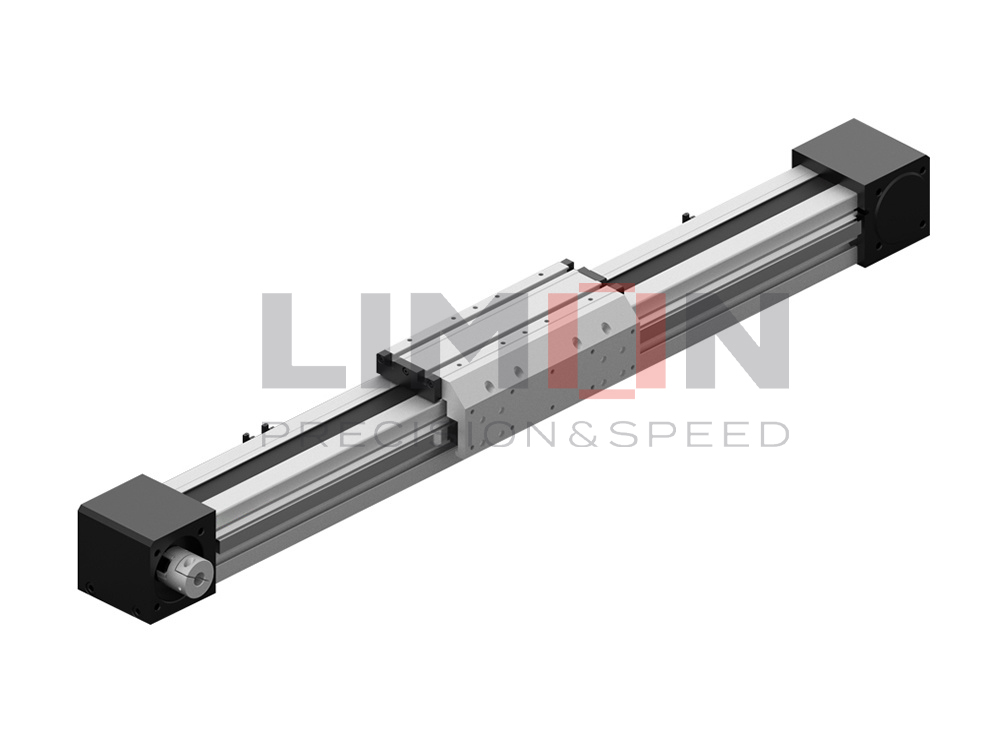

Les modules de la série HTO sont des actionneurs linéaires à entraînement par courroie, conçus en fonction des préférences du marché européen. Ils présentent un profil carré, spécialement conçu pour les applications présentant une excentricité latérale importante.

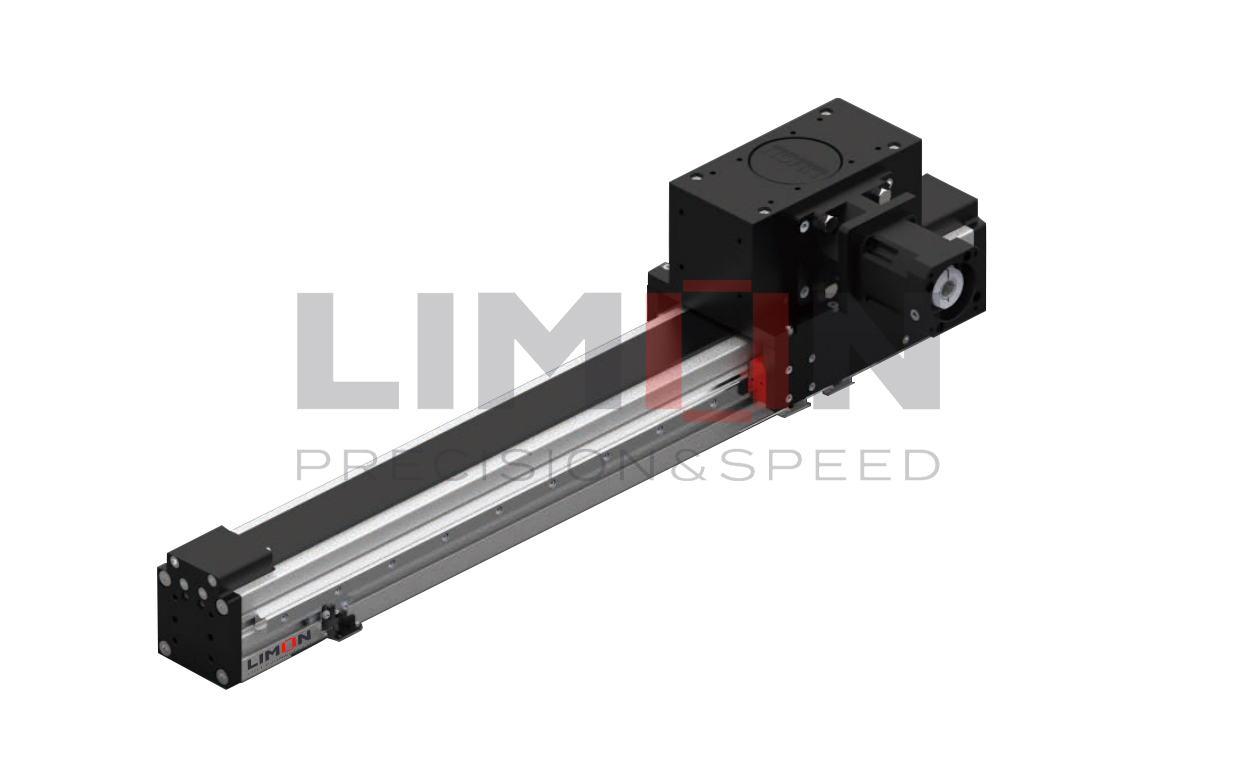

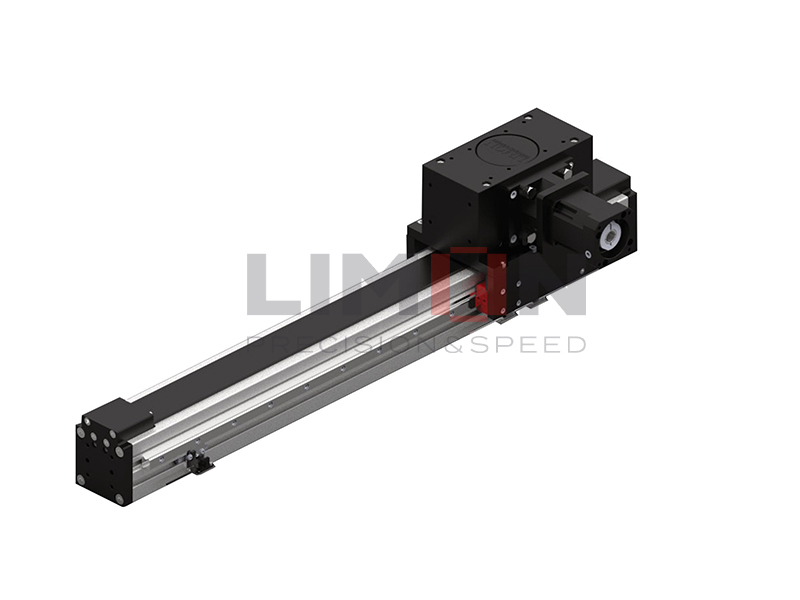

Les modules de la série HTZ sont des actionneurs linéaires à entraînement par courroie, conçus en fonction des préférences du marché européen, dotés d'un profil carré, spécialement conçus pour les applications présentant une excentricité latérale importante et pour l'utilisation de l'axe Z.

Informations de base :

Type d'entraînement : Type à entraînement par courroie, type ouvert

Accident vasculaire cérébral (AVC) :
HTO série : 4000mm (standard), I80/100 peut être joint à une course plus longue. (illimité)
HTZ série : max 1500mm

Caractéristiques :

Plus grande rigidité en torsion

• Un rail de guidage supplémentaire est placé sur le côté du profil, qui est relié au chariot principal par une plaque d'aluminium, ce qui améliore considérablement la résistance globale à la torsion du module, adapté aux applications sans support.

Colocalisation flexible des moteurs

• La structure intégrée de la poulie et de l'accouplement permet d'améliorer la concentricité et d'éviter le glissement, de réduire la longueur d'installation transversale du moteur afin d'économiser de l'espace sur la machine.
• Réduire la longueur d'installation transversale du moteur pour gagner de la place sur la machine.
• Le support du moteur peut être placé sur le module dans n'importe quelle direction et modifié en fonction des différentes exigences du client.

Profil de Splicable

• Pour une plus grande variété d'applications, les profilés peuvent être épissés jusqu'à une longueur de 12 mètres.

Trou d'injection d'huile intégré

• Grâce à l'utilisation d'un trou d'injection d'huile externe intégré, tous les blocs linéaires peuvent être lubrifiés en une seule fois sans qu'il soit nécessaire de les démonter.



Profil avec conception de support

• Impossible à enfoncer, la courroie de distribution crée une zone fermée à l'intérieur qui empêche efficacement les corps étrangers de pénétrer.
• Lorsqu'elle est utilisée pour des courses longues, la courroie dentée ne s'affaisse pas, ce qui évite les frottements avec la structure interne.
• Empêche la courroie de distribution de fluctuer et réduit le volume sonore.

La série HTZ utilise des courroies dentées de type Ω.

• La courroie dentée a un type de conception qui la rend particulièrement idéale pour la saisie et la manipulation rapides et sur de longues distances, car le moteur et le réducteur ne se déplacent pas avec le corps de l'unité.

L'industrie :

• Ligne de production automatisée - Assemblage automobile, fabrication électronique, production d'appareils électroménagers
• Électronique et semi-conducteurs - Emballage de puces, placement SMT, inspection LCD
• Emballage et logistique - Emballage alimentaire, tri des colis, automatisation des entrepôts
• Équipement médical - Instruments de diagnostic, dispositifs d'essai, robots chirurgicaux
• Imprimerie et publicité - Impression grand format, gravure laser, impression numérique
• Recherche et laboratoire - Instruments de laboratoire, tests d'échantillons, biotechnologie
• Alimentation et boissons - Remplisseuses, étiqueteuses, lignes d'emballage
• Industrie des nouvelles énergies - Production de piles au lithium, assemblage de panneaux solaires
