Des mouvements lents, imprécis ou peu fiables réduisent-ils la productivité et la durée de vie de vos équipements automatisés ?

 Un actionneur linéaire transforme l'énergie en mouvement rectiligne afin de pousser, tirer, soulever, abaisser ou positionner une charge. Les modèles électriques utilisent généralement un moteur pour entraîner une vis à billes, une vis sans fin, une courroie ou un mécanisme à engrenages. Le système de transmission actionne une tige ou un chariot, tandis que des capteurs et des commandes permettent de réguler la position, la vitesse, la force et la direction.

Ce guide présente le fonctionnement des actionneurs, leurs principaux types, leurs applications, les critères de sélection, leur entretien ainsi que les tendances technologiques à venir.

Qu'est-ce qu'un actionneur linéaire et comment fonctionne-t-il ?

Si votre question est Qu'est-ce qu'un actionneur linéaire et comment fonctionne-t-il ?, la réponse la plus simple est qu'il transforme une source d'énergie en un mouvement contrôlé suivant une trajectoire rectiligne. Contrairement à un moteur rotatif, qui produit une rotation au niveau de son arbre, un actionneur linéaire déplace une tige, un chariot, une table ou toute autre charge d'avant en arrière.

Dans un actionneur à tige électrique classique, le moteur entraîne un réducteur ou fait tourner directement une vis. Un écrou correspondant se déplace le long de la vis en rotation et actionne un tube d'extension. L'inversion du sens de rotation du moteur modifie le sens du mouvement. Thomson identifie le moteur, le réducteur, l'ensemble vis et le tube d'extension comme les principaux composants d'un actionneur électromécanique classique.

Les actionneurs sans tige fonctionnent différemment : un chariot se déplace le long du corps de l'actionneur tandis qu'un guidage linéaire supporte la charge externe. Les systèmes plus avancés peuvent intégrer des codeurs, des fins de course, des freins, des capteurs de charge et une communication réseau pour le contrôle en boucle fermée de la position, de la vitesse ou de la force.

Quels sont les principaux types d'actionneurs linéaires ?

Les actionneurs linéaires électriques utilisent des moteurs et des transmissions mécaniques pour générer un mouvement rectiligne. Les actionneurs à vis à billes offrent un rendement élevé, une grande rigidité et une excellente capacité de positionnement, ce qui les rend adaptés à l'automatisation industrielle et aux machines de précision. Les actionneurs à vis sans fin constituent une solution compacte et économique pour les vitesses et les charges modérées. Les actionneurs à courroie permettent des courses longues et des vitesses de déplacement élevées, tandis que les actionneurs à vis à rouleaux sont destinés aux applications nécessitant une force élevée et une utilisation intensive.

Les actionneurs hydrauliques utilisent un fluide sous pression et offrent une excellente densité de force. On les retrouve couramment dans les engins de chantier, les presses lourdes et d’autres équipements soumis à des contraintes élevées. Leurs systèmes d’alimentation peuvent nécessiter des pompes, des réservoirs, des vannes, des filtres, des flexibles, ainsi qu’un entretien régulier pour prévenir les fuites.

Les actionneurs pneumatiques fonctionnent à l'air comprimé. Ils sont simples et rapides pour effectuer des mouvements répétitifs d'une extrémité à l'autre, même si la compressibilité de l'air peut compliquer le positionnement intermédiaire précis.

Les moteurs linéaires à entraînement direct génèrent une force par voie électromagnétique, sans vis ni courroie. Ils offrent une vitesse et une réactivité exceptionnelles, mais nécessitent généralement des systèmes spécialisés de rétroaction, de commande et de guidage.

Le choix de la meilleure technologie dépend de la charge, de la vitesse, de la course, de la précision, du cycle de service, de l'environnement, de la maintenance et du coût total de possession — et non pas uniquement du type d'actionneur.

Où utilise-t-on les actionneurs linéaires dans l'automatisation industrielle ?

Les actionneurs linéaires sont largement utilisés dans les secteurs de l'emballage, de l'assemblage, de l'inspection, de l'impression, de la fabrication électronique, des équipements pour semi-conducteurs, de l'agroalimentaire, de la production pharmaceutique et de l'automatisation des entrepôts. Ils peuvent positionner une pièce, régler le format d'une machine, déplacer une caméra, actionner une porte, soulever une plate-forme ou transférer un produit d'un poste à l'autre.

Les actionneurs à vis à billes à servocommande sont particulièrement utiles lorsqu'une machine nécessite un positionnement précis et reproductible, ainsi qu'une accélération rapide. Les systèmes à moteur pas à pas permettent d'obtenir un mouvement incrémental économique pour des charges prévisibles. Les actionneurs à courroie conviennent aux courses plus longues et aux transferts rapides, tandis que les actionneurs à tige peuvent remplacer certains vérins pneumatiques ou hydrauliques.

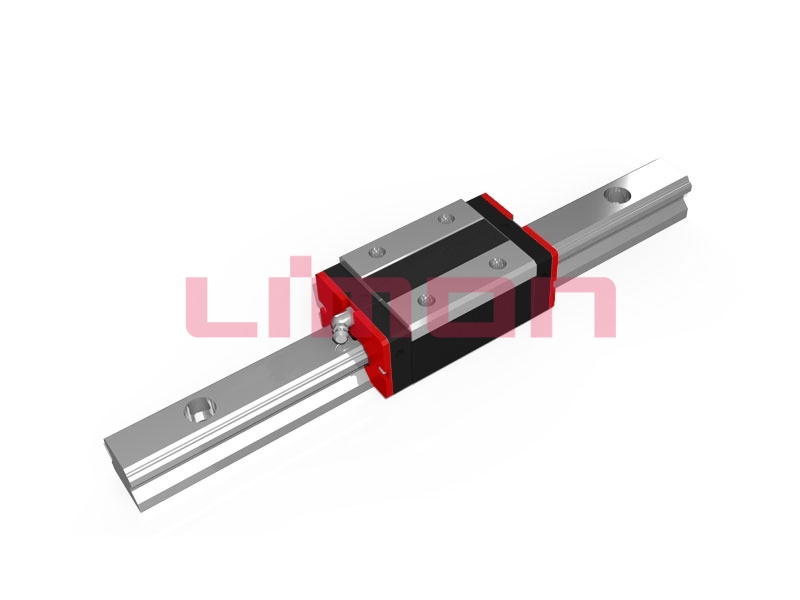

Les performances d'un actionneur ne dépendent pas uniquement de son mécanisme d'entraînement. Les guidages linéaires externes doivent supporter la charge utile, les forces latérales et les moments de renversement, afin que la vis ou la tige de l'actionneur transmette principalement une force axiale. Un désalignement peut entraîner une augmentation du frottement, du courant du moteur, des vibrations et de l'usure.

Limon fabrique des guidages linéaires, des vis à billes, des roulements linéaires et des actionneurs linéaires, ce qui permet à ses clients de se procurer des composants de guidage et de transmission compatibles auprès d'un seul et même partenaire industriel direct. Cette approche coordonnée favorise des mouvements plus stables et simplifie l'intégration des systèmes.

Quels autres secteurs utilisent des actionneurs linéaires ?

Les équipements médicaux et de laboratoire utilisent des actionneurs linéaires pour régler les lits et les fauteuils, positionner les composants de diagnostic, actionner les pompes, déplacer les échantillons et assurer le fonctionnement des appareils de rééducation. Ces applications peuvent privilégier des dimensions compactes, des mouvements fluides, un faible niveau sonore, la répétabilité et le retour d'information.

Les machines agricoles utilisent des actionneurs pour régler la direction, les capots, les alimentateurs, la ventilation, les équipements de pulvérisation et les mécanismes de récolte. Les applications mobiles nécessitent souvent une alimentation en courant continu, une étanchéité aux intempéries, une résistance aux vibrations et un maintien fiable de la charge.

Les systèmes de manutention utilisent des actionneurs dans les ascenseurs, les déviateurs, les trieurs, les pinces, les stations de transfert et les équipements de stockage automatisés. Les installations solaires peuvent recourir à des actionneurs pour modifier l'orientation des panneaux, tandis que les systèmes de bâtiment les utilisent pour les fenêtres, les portes, les persiennes et les mécanismes d'accès.

La production automobile, l'outillage aérospatial, les équipements de divertissement et les systèmes d'énergie renouvelable reposent également sur des mouvements linéaires contrôlés. Chaque marché impose un équilibre différent en matière de performances. Un dispositif médical peut privilégier un fonctionnement silencieux, tandis que les machines industrielles lourdes accordent la priorité à la poussée et à la résistance aux chocs.

Les actionneurs électriques sont couramment utilisés dans les dispositifs médicaux, les équipements agricoles, la manutention et l'automatisation industrielle, comme le résume le document Thomson’s guide de l'actionneur.

Comment choisir le bon actionneur linéaire ?

Commencez par définir le profil de mouvement complet. Précisez la charge utile, la force externe exercée par le processus, la course, la vitesse maximale, l'accélération, la décélération, la durée du déplacement, la fréquence de cycle, le taux de service, la précision, la répétabilité et la durée de vie prévue. Indiquez également l'orientation de montage, car la gravité modifie la force requise sur les axes verticaux et inclinés.

Examinez ensuite le système de transmission. Le diamètre de la vis à billes, son pas, son rendement, sa précharge, sa vitesse critique et sa capacité de flambage ont une incidence sur la charge, la vitesse et la précision. Un pas plus grand permet une course linéaire plus importante par tour, mais réduit l'avantage mécanique. Une vis longue peut subir des vibrations ou un « coup de fouet » si la vitesse de rotation devient excessive.

Les facteurs environnementaux comprennent la température, l'humidité, la poussière, la corrosion, le lavage, le vide, le bruit et les exigences relatives aux salles blanches. Les concepteurs doivent également préciser la tension, le type de moteur, le système de rétroaction, les freins, les fins de course, les moyens de communication, l'acheminement des câbles et le comportement en cas de coupure d'alimentation.

Tolomatic considère l'orientation, la course, la charge, la force, la durée du déplacement, la cadence et l'environnement comme des critères fondamentaux pour le choix d'un actionneur.

L'équipe technique de Limon peut examiner ces exigences et aider les clients à choisir un actionneur, une vis à billes, un guidage linéaire ou une configuration de roulements adaptés, sans surdimensionnement inutile.

Comment améliorer la fiabilité et la durée de vie ?

Une installation correcte est essentielle. Les surfaces de montage doivent être planes, propres, rigides et parfaitement alignées. Une charge latérale peut endommager un actionneur à tige, tandis qu'un mauvais parallélisme entre l'actionneur et les guides externes peut entraîner un grippage. La structure de montage doit également résister à la déformation sous l'effet des forces d'accélération et des forces de processus.

La lubrification doit être adaptée à la transmission, à la vitesse, à la charge, à la température et à l'environnement. Une lubrification insuffisante augmente les frottements et l'usure, tandis qu'un lubrifiant inadapté peut avoir des répercussions sur le couple, la chaleur, les joints d'étanchéité ou les exigences en matière de contamination. Respectez la fréquence de remplissage définie plutôt que d'attendre l'apparition de bruits ou de problèmes de positionnement.

Le cycle de service mérite une attention particulière, car il influe sur la température du moteur et sa durée de vie mécanique. Tolomatic souligne que sous-estimer le cycle de service peut entraîner une surchauffe et une défaillance prématurée, tandis que le surestimer peut conduire à un surdimensionnement inutilement coûteux.

Les équipes de maintenance doivent surveiller le bruit, les vibrations, la température, le courant du moteur, l'état de la lubrification, le jeu et l'erreur de positionnement. Des changements progressifs peuvent révéler une contamination, un désalignement, une précharge excessive ou une usure avant que l'actionneur ne subisse une panne imprévue.

Quelles tendances vont façonner les futures applications des actionneurs linéaires ?

Les actionneurs linéaires de demain seront davantage intégrés, connectés, modulaires et économes en énergie. Les moteurs, les variateurs, les codeurs, les capteurs et les composants électroniques de communication seront de plus en plus souvent intégrés à l'axe mécanique, ce qui réduira le câblage et les travaux de mise en service.

Les données relatives à la position, à la température, aux vibrations, au courant et à la force peuvent aider les machines à détecter des conditions de fonctionnement anormales. La maintenance prédictive permettra aux utilisateurs d'entretenir leurs équipements en fonction de leur état réel, plutôt que de se fier uniquement à des calendriers fixes. La plateforme Smart MechatroniX de Bosch Rexroth s'inscrit dans cette tendance en associant la technologie de mouvement linéaire à l'électronique et aux logiciels destinés à l'automatisation industrielle.

Les actionneurs électriques remplaceront également d'autres systèmes pneumatiques et hydrauliques lorsque la programmation des mouvements, la propreté, l'efficacité énergétique et les données de processus justifient ce changement. Toutefois, un système de commande intelligent ne peut pas compenser une précision insuffisante de la vis, un guidage défaillant, une lubrification inadéquate ou une installation inadaptée.

La chaîne de production entièrement intégrée de Limon couvre les guidages linéaires, les vis à billes, les roulements linéaires et les actionneurs linéaires. Ce contrôle de la fabrication garantit une qualité constante, tandis que notre modèle de vente directe offre des prix compétitifs, un accompagnement en matière de personnalisation et un accès rapide à une équipe technique expérimentée.

Conclusion :

Les actionneurs linéaires transforment l'énergie en mouvement rectiligne utile dans les domaines de l'automatisation, du médical, de l'agriculture, de la manutention et des équipements industriels. Pour choisir la solution adaptée, il faut trouver le juste équilibre entre la charge, la vitesse, la course, la précision, le cycle de service, l'environnement et la durée de vie. Limon propose des solutions de mouvement linéaire fiables et performantes grâce à une fabrication intégrée, des composants de haute qualité, une vente directe et une assistance technique professionnelle.
