Le système de mouvement linéaire joue un rôle très important dans le domaine de l'automatisation. Les machines à mouvement linéaire présentent les avantages d'une structure simple, d'une fabrication facile, d'un fonctionnement fiable, d'une longue distance de transmission et d'une transmission de charge importante, et peuvent réaliser la loi du mouvement de retour rapide. Si vous êtes nouveau ici, vous aurez une connaissance générale des machines à mouvement linéaire dans le système de mouvement linéaire classé après avoir lu cet article.
Douilles linéaires-Machines à mouvement linéaire
Ce produit peut également être appelé roulement linéaire, coussinet de roulement linéaire, qui est un système de mouvement linéaire/machine à mouvement linéaire, utilisé pour une course linéaire et un arbre cylindrique. Parce que la bille de roulement entre en contact avec le point d'enveloppe du roulement, la bille d'acier roule avec une résistance de frottement minimale, de sorte que le roulement linéaire a un faible frottement et est relativement stable. Il ne varie pas en fonction de la vitesse du roulement et permet d'obtenir un mouvement linéaire stable avec une grande sensibilité et une grande précision.
De nos jours, les roulements linéaires sont de plus en plus largement utilisés dans les équipements de précision ou les machines spéciales, tels que les équipements électroniques, les machines alimentaires, les machines d'emballage, les machines médicales, les machines d'imprimerie, les machines textiles, les machines, les instruments, les robots, les machines-outils, les machines-outils à commande numérique, les automobiles et les équipements de mesure numérique des coordonnées tridimensionnelles.
- Selon les spécifications et le système :
La série LM est utilisée en Asie, dans les pays d'Asie du Sud-Est, au Japon, en Corée du Sud, en Chine, etc. En prenant la dimension métrique comme norme, la tolérance du diamètre extérieur de l'arbre linéaire adapté est généralement de H7. La série LME est principalement utilisée en Europe, aux États-Unis, en Allemagne, en Italie et dans d'autres régions. La norme est la dimension britannique, mais la dimension métrique est également disponible. La tolérance du diamètre extérieur de l'arbre linéaire est généralement G6. Les caractéristiques structurelles des deux séries sont à peu près les mêmes, à l'exception de dimensions et de tolérances d'ouverture différentes.
- Selon la forme :
1 : Type de cylindre droit (la forme est celle d'un cylindre, qui est généralement installé avec un anneau d'arrêt, et est utilisé dans les cas où la taille de l'installation est petite).
2 : Type de bride (il y a une bride de montage à l'extrémité ou au milieu, qui peut être installée avec des vis. La bride est généralement divisée en trois types : ronde, carrée et à découper.)
3 : La forme du type d'ouverture est celle d'un cylindre droit, avec une fente axiale sur la surface. Il est utilisé pour les cas nécessitant un ajustement du jeu, qui est divisé en deux types : grande ouverture et petite ouverture.)
Guidage linéaire-Machines à mouvement linéaire

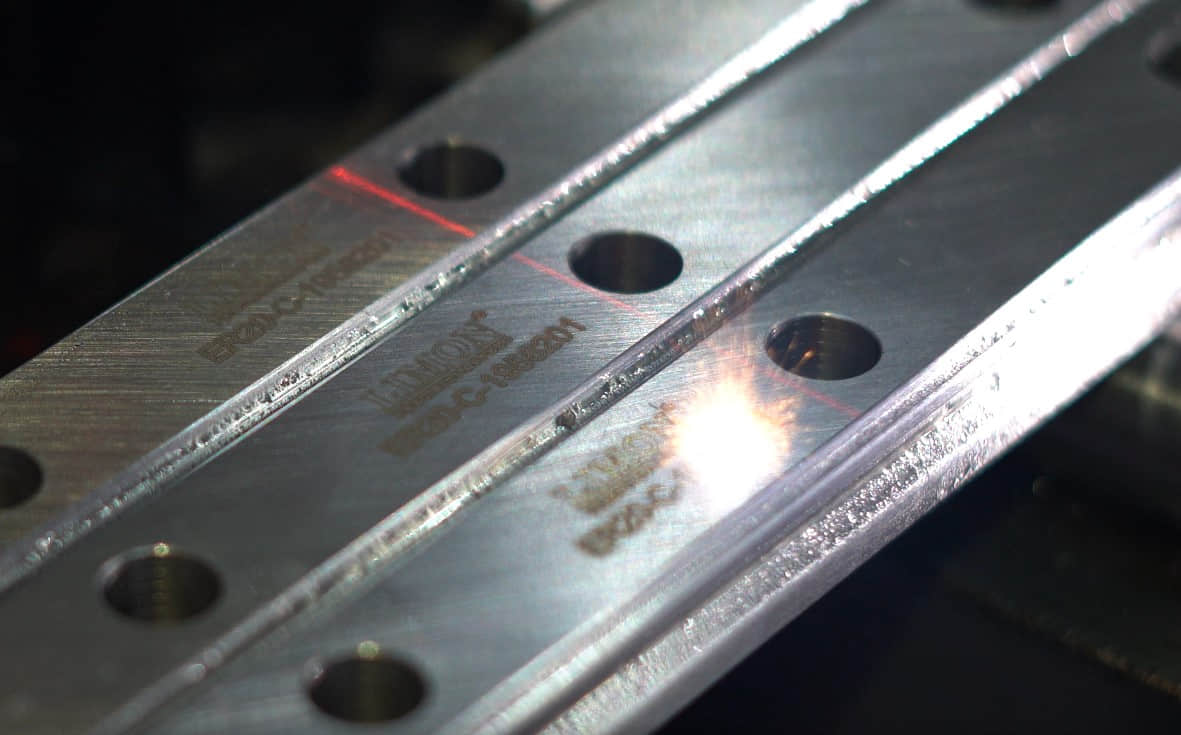

Le guidage linéaire, également appelé rail de guidage, rail de guidage linéaire, rail de glissement, rail de guidage linéaire et rail de glissement linéaire, est utilisé pour les mouvements de va-et-vient linéaires de haute précision ou à grande vitesse. Il peut supporter un certain couple et réaliser un mouvement linéaire de haute précision sous une charge élevée.
Le mouvement du rail de guidage linéaire a pour fonction de soutenir et de guider les pièces mobiles afin d'effectuer un mouvement linéaire alternatif dans une direction donnée. Le roulement linéaire et l'arbre linéaire sont appariés. Le rail de guidage linéaire est principalement utilisé dans les structures mécaniques exigeant une grande précision. Les billes en acier sont utilisées à la place des éléments intermédiaires entre les éléments mobiles et les éléments fixes du rail de guidage linéaire.
Le rail de guidage linéaire est une pièce de précision en tant que machine à mouvement linéaire, il est donc nécessaire d'être très prudent lors de son utilisation. Même si un rail de guidage linéaire de haute performance est utilisé, s'il n'est pas utilisé correctement, il ne peut pas atteindre l'effet de performance attendu, et il est facile d'endommager le rail de guidage linéaire. Les précautions suivantes doivent être prises lors de l'utilisation d'un rail de guidage linéaire :
- Prévenir la corrosion
Lorsque vous prenez directement le rail de guidage linéaire à la main, lavez complètement la sueur de vos mains et appliquez de l'huile minérale de haute qualité avant l'opération. Veiller tout particulièrement à prévenir la rouille pendant la saison des pluies et l'été.
- Préserver la propreté de l'environnement
Maintenir le rail de guidage linéaire et son environnement propre. Même de petites poussières invisibles à l'œil nu augmentent l'usure, les vibrations et le bruit du rail de guidage.
- L'installation doit être soignée
Le rail de guidage linéaire doit être utilisé et installé avec précaution. Il est interdit d'exercer une forte pression, de frapper directement le rail de guidage avec un marteau et de transférer la pression à travers le corps roulant.
- Les outils d'installation doivent être appropriés
Des outils d'installation appropriés et précis doivent être utilisés pour le rail de guidage linéaire, des outils spéciaux doivent être utilisés dans la mesure du possible, et les éléments tels que le tissu et les fibres courtes doivent être évités.
Actionneurs linéaires-Machines à mouvement linéaire

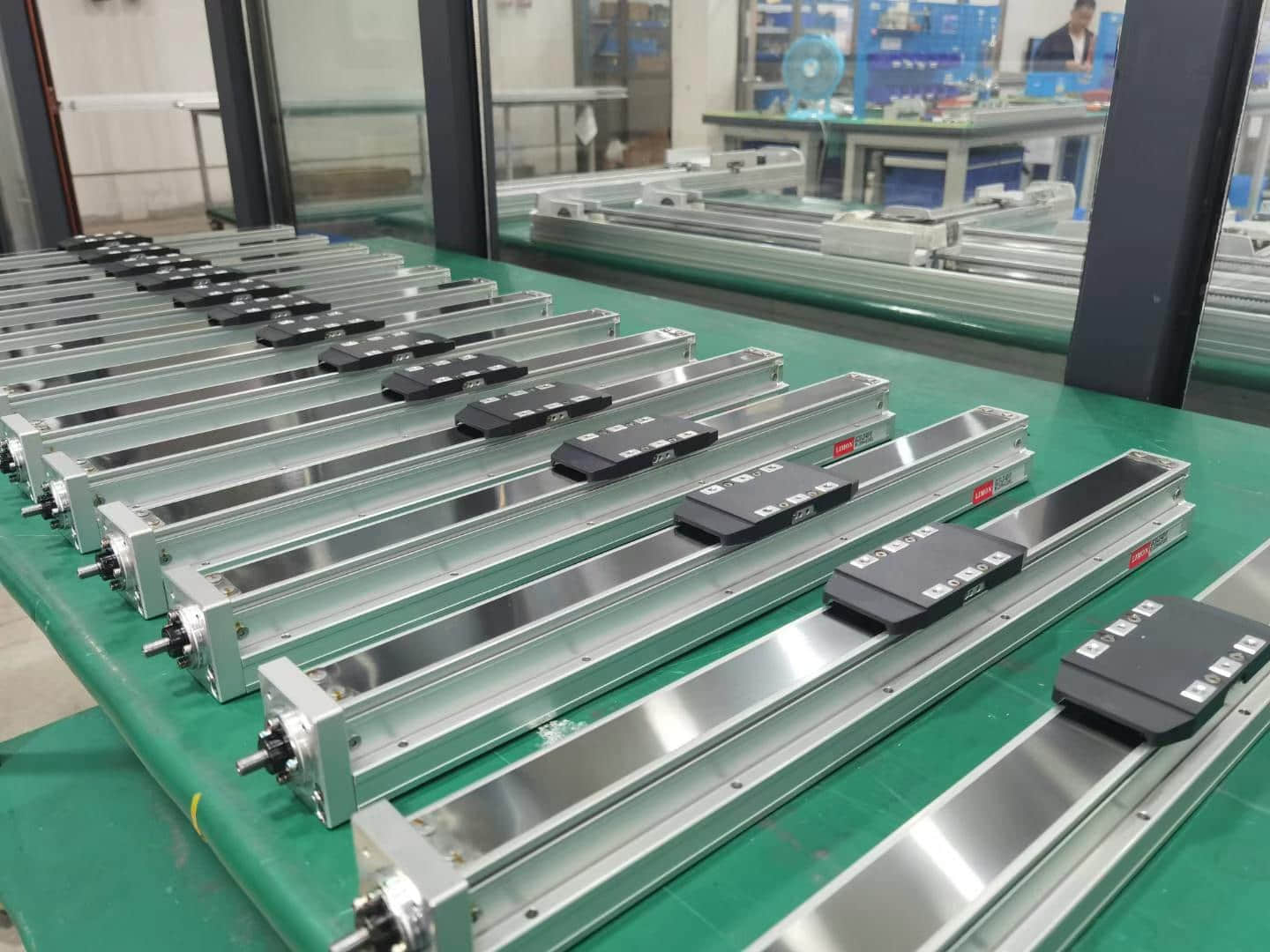

Il existe plusieurs noms pour les actionneurs linéaires dans les machines à mouvement linéaire, tels que module linéaire, robot à coordonnées rectangulaires et glissière linéaire. Il s'agit d'une unité de mise à niveau automatique qui comprend un rail de guidage linéaire, un module de mouvement linéaire et un mécanisme de transmission linéaire à vis à billes. Le mouvement linéaire et curviligne de la charge peut être réalisé par la combinaison de diverses unités, ce qui rend l'automatisation des charges légères plus flexible et le positionnement plus précis.
Le champ d'application du module linéaire s'est élargi et s'est répandu dans le monde entier. Il progresse plus rapidement dans notre pays. Ces dernières années, le développement du module linéaire s'est accéléré. Dans le Zhejiang en particulier, il a beaucoup progressé, et sa qualité est également bonne, ce qui est très apprécié par les fabricants d'équipements.
Jusqu'à présent, le module linéaire a été largement utilisé dans une variété d'équipements. L'enthousiasme de la Chine pour la recherche et le développement et la fabrication d'ensembles complets d'équipements a réduit la contribution indispensable des ingénieurs au développement de la fabrication à l'étranger. Actuellement, le module linéaire est largement utilisé dans la mesure, le soudage au laser, la découpe au laser, la machine à coller, la machine à pulvériser, la machine à poinçonner, la machine à distribuer, la petite machine-outil CNC, la machine à graver et à fraiser, le traceur d'échantillons, la machine à découper, la machine de transfert, la machine à trier, la machine d'essai et l'éducation applicable.
Actuellement, les modules linéaires largement utilisés peuvent être divisés en trois types : le modèle à courroie dentée, le modèle à vis à billes et le modèle à moteur linéaire.
- Le module linéaire à courroie dentée
Les unités linéaires à entraînement par courroie, en tant que machines à mouvement linéaire, sont principalement composées de : courroie, rail de guidage linéaire, profilé en alliage d'aluminium, accouplement, moteur, interrupteur photoélectrique, etc. La courroie est installée sur l'arbre de transmission des deux côtés du module linéaire. La courroie est installée sur l'arbre de transmission des deux côtés du module linéaire. En tant qu'arbre d'entrée de puissance, un bloc coulissant permettant d'ajouter des pièces d'équipement est fixé sur la courroie. Lorsqu'il y a une entrée, la glissière se déplace en entraînant la courroie.
Le module linéaire à vis à billes
Les unités linéaires entraînées par des vis à billes en tant que machines à mouvement linéaire sont principalement composées d'une vis à billes, d'un rail de guidage linéaire, d'un profil en alliage d'aluminium, d'un siège de support de vis à billes, d'un accouplement, d'un moteur, d'un interrupteur photoélectrique, etc. La fonction des vis à billes est de convertir le mouvement rotatif en mouvement linéaire, ce qui constitue l'extension et le développement de la vis à billes. L'importance de ce développement réside dans le fait que le roulement passe d'une action de roulement à une action de glissement. En raison de sa faible résistance au frottement, la vis à billes est largement utilisée dans divers équipements industriels et instruments de précision. Elle peut réaliser des mouvements linéaires de haute précision sous une charge élevée.
- Module de moteur linéaire
Les modules de moteur linéaire en tant que machine à mouvement linéaire sont une sorte de dispositif de transmission qui convertit directement l'énergie électrique en énergie mécanique de mouvement linéaire sans aucun mécanisme de conversion intermédiaire. Le modèle utilitaire présente les avantages d'une structure simple, d'une réalisation pratique d'une longue course, d'une accélération élevée, d'une réponse rapide et d'une grande précision, et la précision de positionnement répétée maximale est de ± 0,001 μ m.
