Quels sont les différents types de blocs linéaires ?

Les guides linéaires peuvent être divisés en trois catégories : les guides linéaires à roue, les guides linéaires cylindriques et les guides linéaires à billes, qui sont utilisés pour soutenir et guider les pièces mobiles afin d'effectuer un mouvement linéaire alternatif dans la direction donnée. Aujourd'hui, nous nous attachons donc à comprendre la classification des guides linéaires à billes suivants.

Le bloc linéaire est une partie importante du guide linéaire à billes, les blocs linéaires peuvent même être achetés séparément, alors quelles sont les catégories communes de guides linéaires à billes ? Nous les classerons également selon trois aspects.

1. Classification selon les parties roulantes de les blocs linéaires
2. Classification en fonction de la taille des blocs linéaires
3. Classification selon l'aspect des blocs linéaires

• 1. classification selon les parties roulantes des blocs linéaires LIMON :

(1) Guide linéaire à billes en acier : LIMON séries H et E.

①LIMON série H-Guide linéaire à billes pour charges lourdes

1. Introduction à la série : Les guides linéaires de la série H sont conçus avec une capacité de charge et une rigidité supérieures à celles d'autres produits similaires, avec une rainure en arc de cercle et une optimisation de la structure. Ils présentent des capacités de charge égales dans les directions radiales, radiales inversées et latérales, et un auto-alignement pour absorber les erreurs d'installation. Ainsi, les guides linéaires LIMON de la série H peuvent atteindre une longue durée de vie avec une vitesse élevée, une grande précision et un mouvement linéaire fluide.

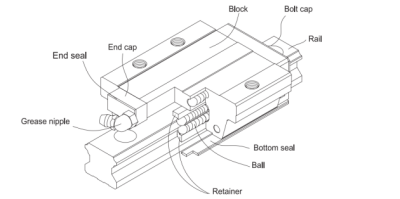

2. Construction de la série H :

②LIMON série E-Guide linéaire à billes à profil bas

1. Introduction à la série : La conception de la série E offre un profil bas, une capacité de charge élevée et une grande rigidité. Elle présente également une charge nominale égale dans les quatre directions et une capacité d'auto-alignement pour absorber les erreurs d'installation, ce qui permet d'obtenir des précisions plus élevées. En outre, la faible hauteur de montage et la longueur réduite rendent la série E plus adaptée aux machines automatisées à grande vitesse et aux applications où l'espace est limité. Le dispositif de retenue est conçu pour maintenir les billes dans le bloc même lorsqu'il est retiré du rail.

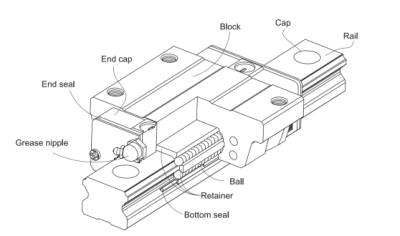

2. Construction de la série E :

(2) Guide linéaire à billes : LIMON séries QH et QE.

①LIMON QH series-Quiet linear guide & Série QE-Guide linéaire à profil bas

1. Introduction à la série : Le développement du guidage linéaire LIMON-QH est basé sur un contact en arc de cercle à quatre rangées. Les guidages linéaires de la série LIMON-QH avec SynchMotion^TM La technologie LIMON-QH offre un mouvement fluide, une lubrification supérieure, un fonctionnement plus silencieux et une durée de vie plus longue. C'est pourquoi le guidage linéaire LIMON-QH est largement applicable dans l'industrie. Dans l'industrie de haute technologie où une vitesse élevée, un faible niveau de bruit et une réduction de la production de poussière sont nécessaires, la série LIMON-QH est interchangeable avec la série LIMON-H.

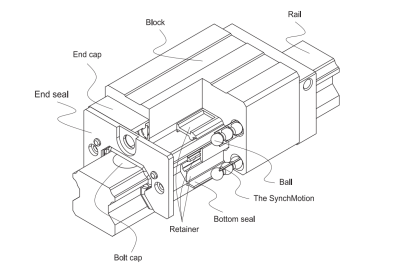

2. Construction des séries QH et QE :

（3）guide linéaire à rouleaux : LIMON série R.

①LIMON série R-Guide linéaire à rouleaux à haute rigidité

1. Introduction à la série : La nouvelle série R de LIMON utilise un rouleau comme élément roulant au lieu de billes d'acier. Cette série de rouleaux offre une très grande rigidité et des capacités de charge très élevées. La série R est conçue avec un angle de contact de 45 degrés. La déformation élastique de la surface de contact linéaire, pendant la charge, est considérablement réduite, offrant ainsi une plus grande rigidité et des capacités de charge plus élevées dans les 4 directions de charge.

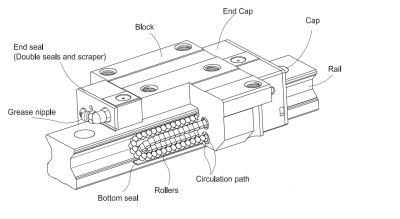

2. Construction de la série R :

• 2. classification en fonction de la largeur des blocs linéaires

1. Taille 15 Linéaire blocs
2. Taille 20 Linéaire blocs
3. Taille 25 Linéaire blocs
4. Taille 30 Linéaire blocs
5. Taille 35 Linéaire blocs
6. Taille 45 Linéaire blocs
7. Taille 55 Linéaire blocs
8. Taille 65 Linéaire blocs

• 3. classification selon l'aspect des blocs linéaires

série type de bloc	Carré	Bride	Application
Série H	HH-CA-standard HH-HA-Type long HC-CA-low assembly HC-HA	Norme HW-CC HW-HC - type long	- Centres d'usinage - Tours à commande numérique - Machines à meuler - Machines d'usinage de précision - Machines de coupe lourdes - Dispositifs d'automatisation - Matériel de transport - Équipement de mesure - Appareils nécessitant une grande précision de positionnement
E	EH-SA - type court Norme EH-CA	EH-SC - type court Norme EW-CC	- Dispositifs d'automatisation - Matériel de transport à grande vitesse - Équipement de mesure de précision - Équipements de fabrication de semi-conducteurs
QH	QHH-CA-standard QHH-HA - type long	QHW-CC-standard QHW-HC type long	- Dispositifs d'automatisation - Matériel de transport à grande vitesse - Équipement de mesure de précision - Équipements de fabrication de semi-conducteurs
QE	QEH-SA - type court QEH-CA-standard	QEW-SA(B)-type court QEW-CA(B)-standard	- Dispositifs d'automatisation - Matériel de transport à grande vitesse - Équipement de mesure de précision - Équipements de fabrication de semi-conducteurs
R	RH-CA-standard Type RH-HA-long RL-CA-assemblée basse RL-HA	Norme RW-CC Type long RW-HC	- Systèmes d'automatisation - Matériel de transport - Centres d'usinage CNC - Machines de découpe à usage intensif - Machines à rectifier CNC - Machines de moulage par injection - Meuniers de Plano - Dispositifs nécessitant une grande rigidité - Appareils nécessitant une capacité de charge élevée - Machines à décharge électrique

En bref, le système linéaire Les blocs, en tant qu'élément mobile sur le guide linéaire, peuvent généralement être divisés en deux types ci-dessus : les blocs à bride et les blocs linéaires carrés. mais différents types de blocs linéaires blocs peuvent également être subdivisés en fonction de la capacité de charge, la précision et d'autres paramètres.

LIMON s'efforce de fournir d'excellents produits à ses partenaires. Si vous avez besoin d'aide, n'hésitez pas à nous contacter !
