Dans le monde du contrôle des mouvements, le choix entre un Moteur pas à pas à 2 phases et un Moteur pas à pas à 5 phases peuvent définir les performances de votre machine, notamment en termes de précision, de souplesse et de complexité du système. Voici une analyse qui vous aidera à prendre la bonne décision.

 Angle de marche et résolution

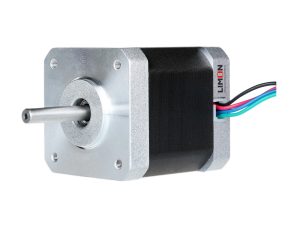

• Moteur pas à pas à 2 phases: Offre un angle standard à pas complet de 1.8° (200 pas/tour). Avec le micropas (par exemple, 16x), il peut atteindre une résolution de 0.1125°ce qui le rend adapté aux tâches de précision générales.

• Moteur pas à pas à 5 phases: L'angle d'inclinaison est plus fin et plus large que celui de l'angle d'ouverture. 0.72° (500 pas/tour). Avec le même micropas, il peut atteindre une résolution ultrafine de 0.045°parfait pour les positionnement à haute résolution.

Ondulation du couple et fluidité du mouvement

• Moteur à 2 phases: Plus enclins à ondulation du coupleles vibrations et la résonance mécanique, en particulier à faible vitesse.

• Moteur à 5 phases: Distribue la force magnétique sur un plus grand nombre de phases, ce qui se traduit par une augmentation du nombre de phases. mouvement plus fluideLa stabilité de l'appareil est améliorée, les vibrations sont réduites au minimum et la stabilité de l'appareil est améliorée en cas d'accident. applications de précision à basse vitesse.

 Complexité du conducteur et coût du système

• 2-Phase: Architecture plus simple du conducteur (seulement deux enroulements) = coût moins élevé, une intégration facileet une plus grande disponibilité.

• 5 phases: Requêtes des conducteurs plus complexes avec cinq enroulements et un contrôle de phase indépendant. Cela permet d'augmenter à la fois coût et complexité de la conceptionmais offre en contrepartie de meilleures performances.

Compromis vitesse-couple

• Moteur à 2 phases: Bonne performance au niveau de la des vitesses plus élevéesIl conserve un couple utilisable, bien qu'il puisse souffrir d'un manque d'efficacité. zones de résonance.

• Moteur à 5 phases: Délivre couple constant à faible vitessemais le couple diminue plus rapidement à grande vitesse en raison de l'augmentation de la fréquence de commutation.

Comment choisir entre les moteurs pas à pas biphasés et les moteurs pas à pas quinphasés ?

✔️ Exigences de précision

• Choisir Moteurs pas à pas à 5 phases pour des applications de haute précision telles que dispositifs médicaux, matériel d'inspectionou systèmes optiques.

• S'en tenir à Moteurs pas à pas biphasés pour les fraiseuses CNC, les imprimantes 3D ou les distributeurs automatiques.

✔️ Fluidité du mouvement et bruit

• Optez pour 5 phases en environnements sensibles au bruit (par exemple, laboratoires ou appareils d'imagerie).

• 2 phases peut nécessiter un amortissement ou un contrôle en boucle fermée pour obtenir des résultats plus réguliers.

✔️ Budget et chaîne d'approvisionnement

• 2 phases gagne sur rentabilité, compatibilité des piloteset variété des fournisseurs.

• Systèmes à 5 phases sont plus haut de gamme, avec moins de vendeurs et de la tarification à la prime.

✔️ Ressources d'ingénierie

• Allez-y pour Moteurs biphasés si vous cherchez intégration plug-and-play.

• Utilisation 5 phases si votre équipe a expérience en matière de contrôle des mouvements et un projet qui justifie la complexité.

Résumé : Quel moteur pas à pas choisir ?

Choisir un moteur pas à pas biphasé pour des raisons de simplicité, de maîtrise des coûts et d'utilisation généralisée.
Choisir un moteur pas à pas à 5 phases lorsque votre projet exige une précision de positionnement exceptionnelle et stabilité du mouvement-et votre budget le permet.
