Что представляют собой различные типы линейных блоков?
Линейные направляющие можно разделить на три вида: колесные линейные направляющие, цилиндрические линейные направляющие и шариковые линейные направляющие, которые используются для поддержки и направления подвижных частей для совершения возвратно-поступательного линейного движения в заданном направлении. Поэтому сегодня мы сосредоточимся на понимании классификации следующих шариковых линейных направляющих.
Линейный блок является важной частью шариковой линейной направляющей, линейные блоки можно даже приобрести отдельно, так какие же общие категории шариковых линейных направляющих? Мы также классифицируем их по трем аспектам.
- Классификация по частям качения из линейные блоки
- Классификация по размеру ширины линейных блоков
- Классификация по внешнему виду линейных блоков

-
1.Классификация по частям качения линейных блоков LIMON:
(1) Стальные линейные направляющие шарикового типа: LIMON серии H и E.
Серия ①LIMON H - линейные направляющие шарикового типа для тяжелых грузов
- Серия "Введение": Линейные направляющие серии H имеют более высокую грузоподъемность и жесткость, чем другие аналогичные изделия, благодаря кругло-дуговым пазам и оптимизации структуры. Они обладают одинаковой грузоподъемностью в радиальном, обратном радиальном и боковом направлениях, а также самоцентрирующиеся для поглощения ошибок при установке. Таким образом, линейные направляющие серии LIMON H могут обеспечить длительный срок службы с высокой скоростью, высокой точностью и плавностью линейного перемещения.
- Конструкция серии H:
②LIMON E серия - низкопрофильные линейные направляющие шарикового типа
- Серия "Введение": Конструкция серии E обеспечивает низкий профиль, высокую грузоподъемность и жесткость. Кроме того, она характеризуется одинаковой нагрузкой во всех четырех направлениях и способностью к самовыравниванию для устранения погрешностей при установке, что позволяет достичь более высокой точности. Кроме того, меньшая монтажная высота и меньшая длина делают серию E более подходящей для высокоскоростных автоматизированных машин и приложений, где пространство ограничено. Фиксатор предназначен для удержания шариков в блоке даже при снятии его с направляющей.
- Строительство серии E:

(2) линейная направляющая с шариковым фиксатором: Серия LIMON QH и QE.
①LIMON серии QH - бесшумная линейная направляющая & Серия QE - низкопрофильные линейные направляющие
- Введение в серию: В основе разработки линейных направляющих LIMON-QH лежит четырехрядный контакт с круговой дугой. Линейные направляющие серии LIMON-QH с системой SynchMotionTM Технология обеспечивает плавное движение, превосходную смазку, более тихую работу и длительный срок службы. Поэтому линейные направляющие LIMON-QH имеют широкое промышленное применение. В высокотехнологичной промышленности, где требуется высокая скорость, низкий уровень шума и пониженное пылеобразование, серия LIMON-QH взаимозаменяема с серией LIMON-H.

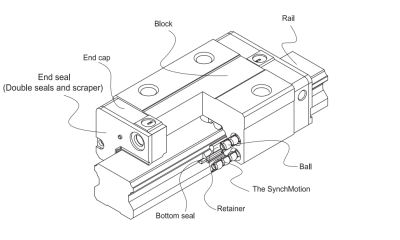

- Строительство серии QH и серии QE:

(3) Линейные направляющие с роликовым фиксатором: Серия LIMON R.
Серия ①LIMON R - линейные направляющие роликового типа с высокой жесткостью
- Введение в серию: В новой серии R от LIMON вместо стальных шариков в качестве тел качения используется ролик. Серия роликов обеспечивает сверхвысокую жесткость и очень высокую грузоподъемность. Серия R разработана с углом контакта 45 градусов. Упругая деформация поверхности линейного контакта при нагрузке значительно снижается, что обеспечивает большую жесткость и высокую грузоподъемность во всех 4 направлениях нагрузки. Линейные направляющие серии R обладают высокими эксплуатационными характеристиками для высокоточного производства и достижения более длительного срока службы.
- Построение серии R:

-
2.Классификация по размеру ширины линейных блоков
- Размер 15 Линейный блоки
- Размер 20 Линейный блоки
- Размер 25 Линейный блоки
- Размер 30 Линейный блоки
- Размер 35 Линейный блоки
- Размер 45 Линейный блоки
- Размер 55 Линейный блоки
- Размер 65 Линейный блоки
-
3.Классификация по внешнему виду линейных блоков
| тип блока серии | Квадрат | Фланец | Приложение |
| Серия H | HH-CA-стандарт HH-HA-длинный тип HC-CA-низкая сборка HC-HA |
HW-CC-стандарт Удлиненный тип HW-HC |
- Машиностроительные центры - Токарные станки с ЧПУ - Шлифовальные станки - Прецизионные станки - Тяжелые режущие станки - Устройства автоматизации - Транспортное оборудование - Измерительное оборудование - Устройства, требующие высокой точности позиционирования |
| E | EH-SA - короткий тип EH-CA-стандарт |
EH-SC - короткий тип EW-CC-стандарт |
- Устройства автоматизации - Высокоскоростное транспортное оборудование - Прецизионное измерительное оборудование - Оборудование для производства полупроводников |
| QH | QHH-CA-стандарт QHH-HA-длинный тип |
QHW-CC-стандарт Удлиненный тип QHW-HC |
- Устройства автоматизации - Высокоскоростное транспортное оборудование - Прецизионное измерительное оборудование - Оборудование для производства полупроводников |
| QE | QEH-SA - короткий тип QEH-CA-стандарт |
QEW-SA(B)-короткий тип QEW-CA(B)-стандарт |
- Устройства автоматизации - Высокоскоростное транспортное оборудование - Прецизионное измерительное оборудование - Оборудование для производства полупроводников |
| R | RH-CA-стандарт RH-HA-длинный тип RL-CA-низкая сборка RL-HA |
RW-CC-стандарт RW-HC удлиненного типа |
- Системы автоматизации - Транспортное оборудование - Обрабатывающие центры с ЧПУ - Сверхмощные резальные машины - Шлифовальные станки с ЧПУ - Машины для литья под давлением - Мельники Плано - Устройства, требующие высокой жесткости - Устройства, требующие высокой грузоподъемности - Электроэрозионные станки |
Короче говоря, линейный Блоки, как подвижный элемент на линейной направляющей, обычно можно разделить на два вышеуказанных типа: фланцевые и квадратные линейные блоки, но различные типы линейных блоки также могут быть разделены в зависимости от грузоподъемности, точность и другие параметры.
LIMON концентрируется на предоставлении отличных продуктов для наших партнеров, если вам нужно, не стесняйтесь обращаться к нам!
