Как работают системы линейного перемещения с ременным приводом?
LIMON - ведущий мировой производитель систем линейного перемещения и компонентов автоматизации. LIMON возглавляет разработку технологии линейного перемещения с 2003 года и продолжает разрабатывать инновационные линейные продукты, которые предлагают новые решения инженерам-конструкторам.
LIMON может не только поставлять компоненты для линейного перемещения, но и предоставлять интегрированные продукты для линейного перемещения. Линейный привод LIMON является успешным продуктом на рынке. Линейные приводы LIMON бывают двух типов: системы линейного перемещения с ременным приводом и системы линейного перемещения с шарико-винтовой передачей.
Чтобы выбрать подходящий линейный механический привод, необходимо принять во внимание некоторые важные соображения, такие как требуемая грузоподъемность, или сила тяги, и необходимое расстояние хода. Хотя эти соображения являются основными, другие, такие как нагрузка при обслуживании, также играют важную роль.
Два широко распространенных типа механизированных линейных приводов различаются по механизмам привода - приводы с ременным приводом и приводы с шарико-винтовой передачей. Оба типа применяются в схожих областях, но существенно отличаются по функциям. Каждый тип обладает уникальными достоинствами и важными ограничениями, которые необходимо тщательно учитывать при выборе привода.

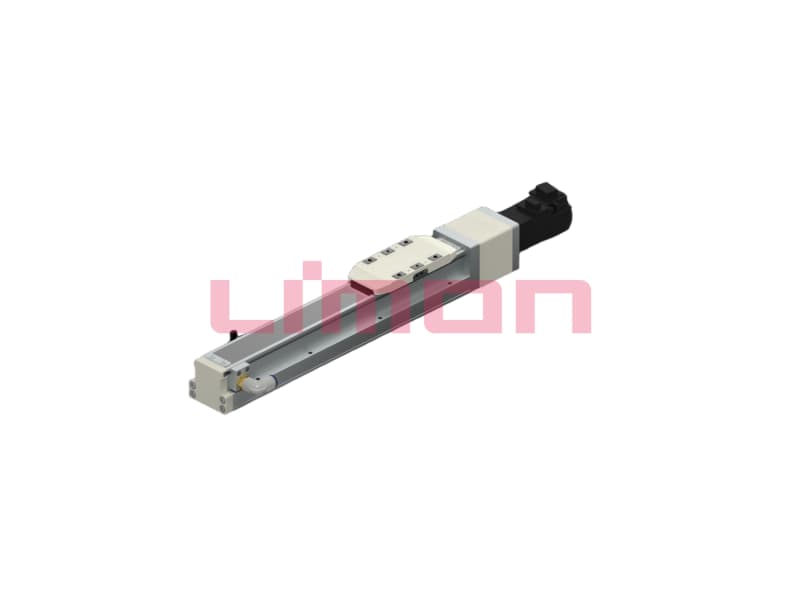

Привод с ременным приводом работает по тем же принципам, что и конвейерная система. Часто ременной привод заключен в защитный корпус и прикреплен к каретке. Ременной привод преобразует вращательное движение в линейное посредством зубчатый ремень соединенный между двумя круглыми шкивами. Ремень ГРМ обычно изготавливается из эластомера, армированного волокном, но для более сложных задач доступны и другие материалы. Ремень содержит зубья, которые взаимодействуют со шкивами ротора для эффективной передачи крутящего момента и предотвращения проскальзывания. Ременная передача заключена в алюминиевый корпус, а каретка располагается сверху, при этом стык приводного вала обычно расположен перпендикулярно боковой поверхности привода.
Системы линейного перемещения и приводы LIMON с ременным приводом доступны в трех различных конфигурациях, что позволяет инженерам выбирать стандартные модели для готовых изделий, модели plug-and-play для готовой автоматизации, а также модели, созданные по индивидуальному заказу, которые позволяют создавать широкий спектр конфигураций.
-
Стандартный линейный привод с ременной передачей Mсистема отион
Стандартные приводы доступны на складе с длиной хода от 100 мм до 4000 мм и предлагают пользователям ряд стандартных опций. Наличие готовых изделий обеспечивает быструю поставку и при этом промышленное качество для различных применений линейного перемещения и автоматизации.
-
Plug-and-Play Система линейного перемещения с ременным приводом
Приводы и ременные приводы Plug-and-Play предоставляют пользователям готовую функциональность автоматизации. Каждое устройство поставляется в комплекте с актуатором/ремённым приводом, электродвигателем, одобренным UL, и устройством ПЛК. Эти модели хорошо подходят для образовательной и университетской робототехники, а также для лабораторных и исследовательских приложений.
-
Пользовательское Система линейного перемещения с ременным приводом
Заказные актуаторы и ременные приводы обладают теми же характеристиками, что и стандартные модели, однако эти модели позволяют пользователям указывать индивидуальные спецификации, включая, помимо прочего, дизайн корзины, варианты ремней, размер, длину и отделку экструзии, а также любые специальные требования к редукторам и двигателям. Модульная конструкция приводов LIMON с ременным приводом позволяет быстро адаптировать их к требованиям большинства спецификаций без заказа полностью индивидуального изделия, что в конечном итоге снижает стоимость.
