SFDC 볼 스크류 너트

볼 나사 너트

SFDC 볼 스크류 너트

SFDC 시리즈

해당 산업: 대상 산업자동화 산업, 반도체 산업, 산업 기계, 의료 산업, 그린 에너지 산업, 공작 기계, 자동 저장 및 검색 시스템 등.

(1)높은 신뢰성
LIMON은 모든 생산 공정에 엄격한 품질 관리 기준을 적용하고 있으며, 적절한 윤활과 사용으로 장기간 문제없이 작동할 수 있습니다.
(2) 볼스크류의 높은 효율은 기존 나사보다 훨씬 뛰어납니다. 직선 운동을 회전 운동으로 만드는 데 30% 미만의 토크가 필요합니다.
(3) 높은 강성 및 프리로드
리몬의 볼스크류는 고딕 아치형 홈으로 설계되어 최소한의 축방향 유격으로도 스크류를 쉽게 회전시킬 수 있습니다. 사용 조건에 더 적합한 강성을 만들기 위해 하나 또는 두 개의 나사 너트 사이의 예압을 변경하여 축 유격을 줄일 수 있습니다.

카탈로그 다운로드

순환 유형	모델		특징
순환 유형	싱글 너트	더블 너트	특징
내부 순환 유형	SFK SFU SFI SCI	DFU DFI	-전용 나사 직경으로 공간을 거의 차지하지 않습니다. -리드가 작은 사람들에게 적용 가능 / 나사의 외경
외부 순환 유형	SFV XFV	DFV	-경제 -더 큰 리드와 직경에 적용 가능합니다. -고부하 목적에 적용 가능.
엔드캡 순환형	SFS SFY	DFS	-고속 포지셔닝에 적합

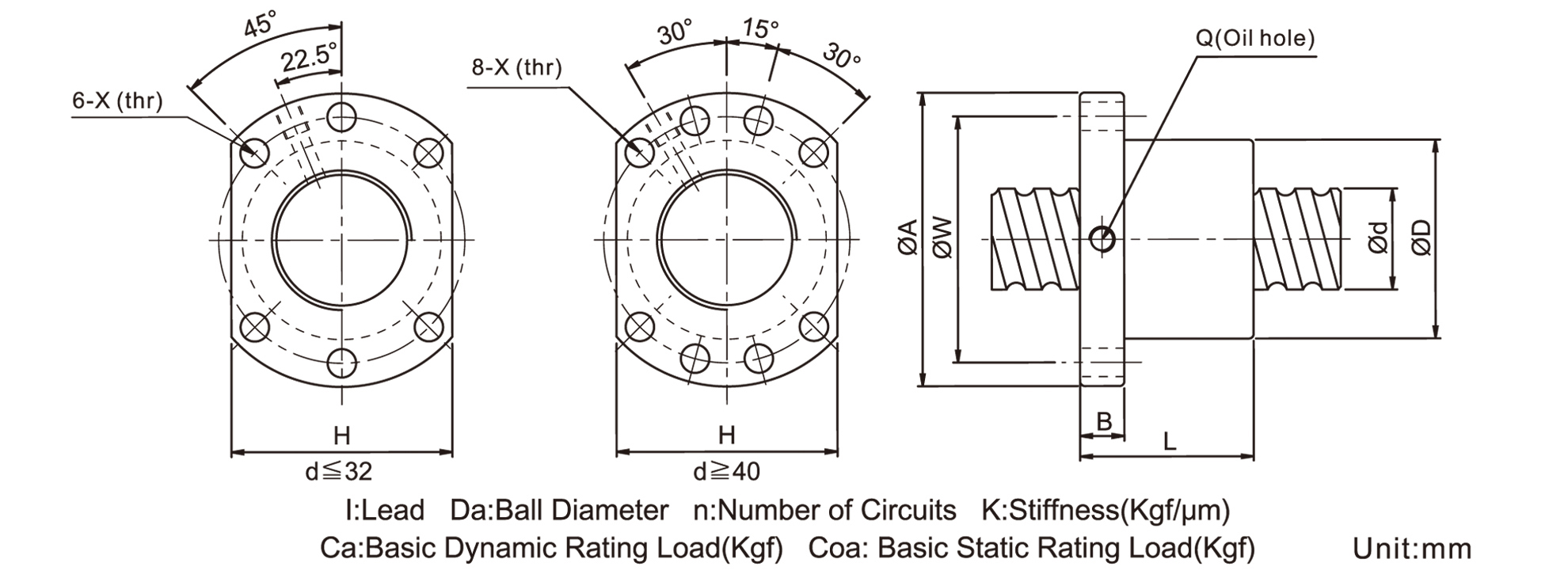

SFDC 나사 크기 표

모델 번호	d	l	Da	차원									부하 등급		K/kgf/μm
모델 번호	d	l	Da	D	A	B	L	W	X	H	Q	n	Ca(kgf)	Coa(kgf)	K/kgf/μm
SFDC2812-2.8	28	12	6.35	54	87	16	66.5	72	9	69	M8x1	2.8×1	2752	5746	43
SFDC2812-3.8		12	6.35	54	87	16	77.5	72	9	69	M8x1	3.8×1	3579	7799	59
SFDC2812-4.8		12	6.35	54	87	16	89.5	72	9	69	M8x1	4.8×1	4375	9851	74
SFDC2816-2.8		16	4.762	48	74	12	74.5	60	6.6	60	M8x1	2.8×1	1855	3589	41
SFDC2816-3.8		16	4.762	48	74	12	90.5	60	6.6	60	M8x1	3.8×1	2414	4871	55
SFDC2816-4.8		16	4.762	48	74	12	106.5	60	6.6	60	M8x1	4.8×1	2949	6153	70
SFDC3210-2.8	32	10	4.762	58	91	18	57	76	9	68	M8x1	2.8×1	1955	4041	45
SFDC3210-3.8		10	4.762	58	91	18	67	76	9	68	M8x1	3.8×1	2542	5485	61
SFDC3210-4.8		10	4.762	58	91	18	77	76	9	68	M8x1	4.8×1	3107	6928	77
SFDC3205-2.8		5	3.175	50	87	16	39	72	9	69	M8x1	2.8×1	1118	2653	76
SFDC3205-3.8		5	3.175	50	87	16	44	72	9	69	M8x1	3.8×1	1454	3600	58
SFDC3205-4.8		5	3.175	50	87	16	49	72	9	69	M8x1	4.8×1	1778	4547	73
SFDC3212-2.8		12	4.762	53	87	16	40.5	72	9	69	M8x1	2.8×1	1956	4049	45
SFDC3212-3.8		12	4.762	53	87	16	64.5	72	9	69	M8x1	3.8×1	2544	5496	61
SFDC3212-4.8		12	4.762	53	87	16	88.5	72	9	69	M8x1	4.8×1	3110	6942	77
SFDC3216-2.8		16	6.35	57	87	16	77.5	72	9	69	M8x1	2.8×1	2915	11226	48
SFDC3216-3.8		16	6.35	57	87	16	93.5	72	9	69	M8x1	3.8×1	3790	8887	66
SFDC3216-4.8		16	6.35	57	87	16	109.5	72	9	69	M8x1	4.8×1	4634	6549	83
SFDC4006-2.8	40	6	3.969	58	91	18	45.5	76	9	68	M8x1	2.8×1	1671	4010	52
SFDC4006-3.8		6	3.969	58	91	18	51.5	76	9	68	M8x1	3.8×1	2172	5618	70
SFDC4006-4.8		6	3.969	58	91	18	57.5	76	9	68	M8x1	4.8×1	2656	7096	88
SFDC4010-2.8		10	6.35	65	95	18	62.5	80	9	72	M8x1	2.8×1	3192	9048	57
SFDC4010-3.8		10	6.35	65	95	18	72.5	80	9	72	M8x1	3.8×1	4150	10922	77
SFDC4010-4.8		10	6.35	65	95	18	82.5	80	9	72	M8x1	4.8×1	5074	13797	97
SFDC4012-2.8		12	6.35	65	95	18	65.5	80	9	72	M8x1	2.8×1	3194	8058	57
SFDC4012-3.8		12	6.35	65	95	18	77.5	80	9	72	M8x1	3.8×1	4153	10936	77
SFDC4012-4.8		12	6.35	65	95	18	89.5	80	9	72	M8x1	4.8×1	5077	13815	97
SFDC4016-2.8		16	6.35	65	95	18	76.5	80	9	72	M8x1	2.8×1	3198	8085	57
SFDC4016-3.8		16	6.35	65	95	18	92.5	80	9	72	M8x1	3.8×1	4159	10972	77
SFDC4016-4.8		16	6.35	65	95	18	108.5	80	9	72	M8x1	4.8×1	5084	13860	97
SFDC5010-2.8	50	10	6.35	75	118	18	62.5	100	11	92	M8x1	2.8×1	3509	9982	67
SFDC5010-3.8		10	6.35	75	118	18	72.5	100	11	92	M8x1	3.8×1	4563	13547	90
SFDC5010-4.8		10	6.35	75	118	18	82.5	100	11	92	M8x1	4.8×1	5578	17112	114

자주 묻는 질문

A: 우리는 제품의 품질에 큰 관심을 기울이고 있으며 많은 품질 인증서를 보유하고 있습니다: ISO9001, ISO14001, CE 유럽 연합 인증 인증서, ROHS 인증서 등이 있습니다.

A: 예, 샘플을 사용할 수 있습니다. 관심이 있으시면 이메일([email protected])로 문의하시면 더 많은 사진과 정보를 받으실 수 있습니다.

A: 리니어 모션 제품의 일반적인 주문 배송은 일반적으로 1~2개월 이내에 관리됩니다.
선형 단위 및 고정밀 제품의 일반 주문 배송은 일반적으로 영업일 기준 7~15일 이내로 관리됩니다.

A: 협력 운송 업체로는 DHL, TNT, UPS 등이 있습니다. 해상 운송, 항공 운송 및 특급 배송이 모두 가능합니다. 특정 운송업체를 원하시는 경우 주문 시 알려주시기 바랍니다.

A: 이메일([email protected] )로 문의하시면 요구사항에 따라 가장 적합한 프로젝트를 추천해 드립니다.

A: T/T 사전 결제.

A: 아시아의 LIMON 에이전트: 싱가포르, 일본, 인도
유럽 내 LIMON 에이전트: 헝가리, 터키, 이스라엘
남미의 LIMON 에이전트: 브라질

A: LIMON은 유럽, 아시아, 남미에서 꽤 잘하고 있으며 중국도 잠재적인 시장입니다. 현재 LIMON의 유통업체는 32개 이상의 국가와 지역을 커버하고 있습니다.

A: 리몬의 든든한 파트너가 되기를 진심으로 기대하고 있습니다. 이메일([email protected] )로 문의해 주시면 서로에 대해 더 자세히 알아가고 이야기를 나눌 수 있습니다.
