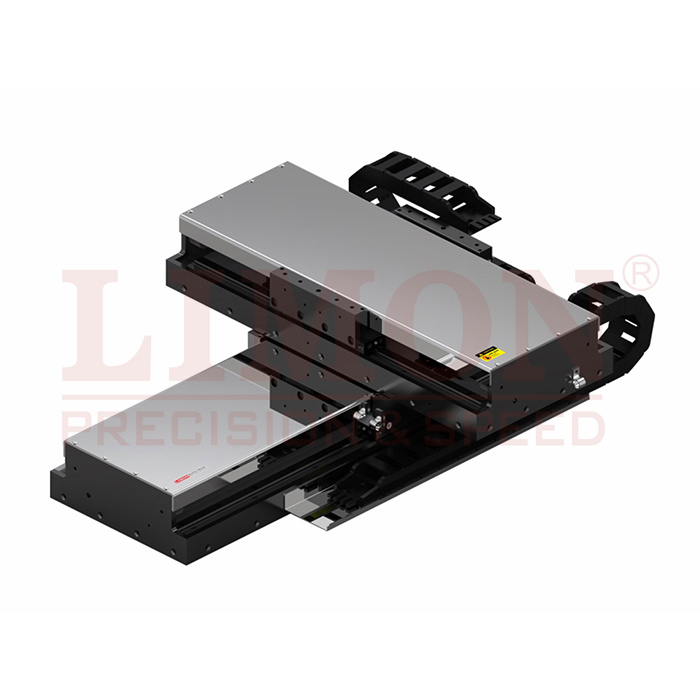

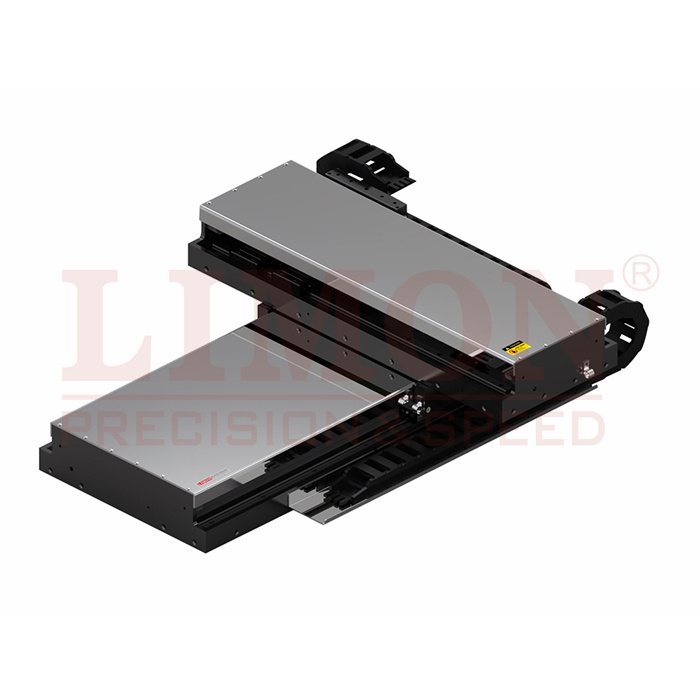

리니어 모터

애플리케이션 산업:

3D 스캐너, 이미지 스캐닝, 레이저 테스트, 하이엔드 자동화 장비, LCD 패널 고속 레이저 드릴링 머신, 올리니어 모터 6축 CNC 드릴링 머신, 고속 및 고정밀 SMT 마운터, 고속 이식 장비.

실용적이고 경제적인 리니어 모터가 등장하기 전에는 모든 직선 운동은 볼 또는 롤러 스크류나 벨트 또는 풀리를 사용하여 회전 기계에서 변환해야 했습니다. 부하가 많고 구동축이 수직인 경우와 같은 많은 애플리케이션에 적합합니다. 이러한 방법이 여전히 가장 좋습니다. 그러나 리니어 모터는 초고속 및 초저속, 높은 가속도, 유지보수가 거의 필요 없고(접촉 부품 없음), 높은 정밀도와 유휴 복귀가 없는 등 기계식 시스템에 비해 많은 고유한 장점을 가지고 있습니다. 선형 모션을 완성하려면 모터만 필요하며 기어, 커플링 또는 풀리가 필요하지 않습니다. 이는 많은 애플리케이션에서 매우 의미가 있습니다. 성능을 저하시키고 기계 수명을 단축시키는 불필요한 부품이 제거됩니다.

기본 정보:

최대 가속: 4G
1분 미만의 매우 높은 절대 위치 정확도
완전한 폐쇄 루프 피드백 시스템
변형 방지 및 진동 설계
코어가 없는 진동(야스카와: 0.4, 제이콥스: 0.76, 하이윈: 0.8)
설정 시간이 짧습니다: 테스트 방법은 0-30.30-0 백 무브먼트를 실행하고 있으며 0.052초가 소요됩니다.

기능:

1. 부품 수가 적고 모두 모듈식으로 포장하여 배송할 수 있습니다.
2. 조립이 간단하고 숙련된 작업자가 필요하지 않으며 나사를 조이기만 하면 됩니다.
3. 액세서리는 다용도성이 높고 메인 캐리지 모듈을 제외한 제품의 폭이 동일하며 다른 재료는 모두 범용입니다.

서비스:

1. 기계 부품, 포서, 고정자, 래스터, 마그네틱 격자, 드라이버를 포함한 전체 부품을 제공할 수 있습니다.
2. 사전 판매 선택을 위한 계산표 제공
3. Panasonic 설치 및 시운전 기술 지침을 제공합니다.
4. 유닛 조립 및 래스터 설치에 대한 기술 지침을 제공합니다.

행사를 처리하는 데 적합합니다:

빠른 속도, 긴 스트로크, 최대 하중 100KGS 이내가 필요한 경우, 타이밍 벨트 및 랙 앤 피니언을 사용하는 경우를 대체합니다.

높은 정밀도가 필요한 경우에 적합합니다:

를 래스터 눈금자와 일치시킬 수 있으며, C3 등급 그라인딩 볼 나사를 사용하는 경우를 대체할 수 있습니다.
참고: 래스터 또는 마그네틱 격자에 관계없이 반복 정확도는 ±0.002 이내에서 달성할 수 있습니다. 주로 절대 위치 정확도에서 차이가 있습니다. 반복 위치를 실행하는 경우 마그네틱 격자를 사용하는 것이 좋습니다.

가속도가 높은 상황에서 비상 정차 및 보행에 적합합니다:

리니어 모터는 일반적으로 1G 이상에 도달할 수 있지만 볼스크류는 0.5G에 불과합니다.
