| 순환 유형 | 모델 |
특징 |
|
| 싱글
너트 |
더블 너트 | ||
| 내부 순환 유형 | SFK SFU
SFI SCI |
DFU
DFI |
-전용 나사 직경으로 공간을 거의 차지하지 않습니다. -리드가 작은 사람들에게 적용 가능 / 나사의 외경 |
| 외부 순환 유형 | SFV XFV | DFV |
-경제 -더 큰 리드와 직경에 적용 가능합니다. -고부하 목적에 적용 가능. |
| 엔드캡 순환형 | SFS SFY | DFS |
-고속 포지셔닝에 적합 |

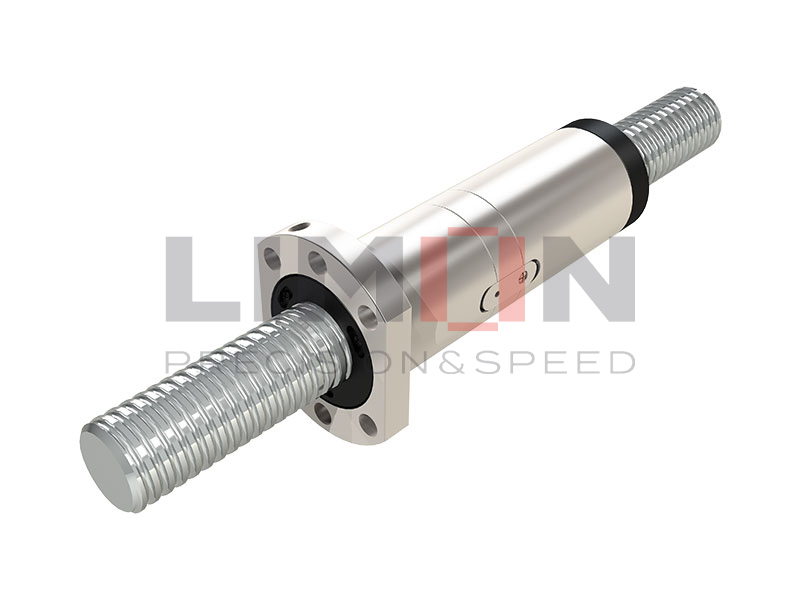

DFS 나사 크기 표
|
모델 번호 |
d |
l |
Da |
차원 |
부하 등급 |
|||||||||
|
D |
A |
B |
L |
W |
H |
X |
Q |
n |
Ca(kgf) |
Coa(kgf) |
||||
|
DFS1605-3.8 |
15 |
5 |
2.778 |
28 |
48 |
10 |
73 |
38 |
40 |
5.5 |
M6x1 |
3.8×1 |
1112 |
2507 |
|
DFS1605-2.8 |
10 |
2.778 |
28 |
48 |
10 |
97 |
38 |
40 |
5.5 |
M6x1 |
2.8×1 |
839 |
1821 |
|
|
DFS2005-3.8 |
20 |
5 |
3.175 |
36 |
58 |
10 |
75 |
47 |
44 |
6.6 |
M6x1 |
3.8×1 |
1484 |
3681 |
|
DFS2010-3.8 |
10 |
3.175 |
36 |
58 |
10 |
120 |
47 |
44 |
6.6 |
M6x1 |
3.8×1 |
1516 |
3833 |
|
|
DFS2505-3.8 |
25 |
5 |
3.175 |
40 |
62 |
10 |
75 |
51 |
48 |
6.6 |
M6x1 |
3.8×1 |
1650 |
4658 |
|
DFS2510-3.8 |
10 |
3.175 |
40 |
62 |
12 |
122 |
51 |
48 |
6.6 |
M6x1 |
3.8×1 |
1638 |
4633 |
|
|
DFS2520-2.8 |
10 |
3.939 |
50 |
62 |
12 |
140 |
51 |
48 |
6.6 |
M6x1 |
2.8×1 |
1203 |
2695 |
|
|
DFS3205-3.8 |
32 |
5 |
3.175 |
50 |
80 |
12 |
82 |
65 |
62 |
9 |
M6x1 |
3.8×1 |
1839 |
6026 |
|
DFS3210-3.8 |
31 |
10 |
3.969 |
50 |
80 |
13 |
122 |
65 |
62 |
9 |
M6x1 |
3.8×1 |
2460 |
7255 |
|
DFS3220-2.8 |
20 |
3.969 |
50 |
80 |
12 |
160 |
65 |
62 |
9 |
M6x1 |
2.8×1 |
1907 |
5482 |
|
|
DFS4005-3.8 |
40 |
5 |
3.175 |
63 |
62 |
15 |
85 |
78 |
70 |
9 |
M8x1 |
3.8×1 |
2018 |
7589 |
|
DFS4010-3.8 |
38 |
10 |
6.35 |
63 |
62 |
14 |
123 |
78 |
70 |
9 |
M8x1 |
3.8×1 |
5035 |
13943 |
|
DFS4020-2.8 |
20 |
6.35 |
63 |
62 |
14 |
162 |
78 |
70 |
9 |
M8x1 |
2.8×1 |
3959 |
10715 |
|
|
DFS5005-3.8 |
50 |
5 |
3.175 |
75 |
75 |
15 |
85 |
93 |
85 |
11 |
M8x1 |
3.8×1 |
2207 |
7542 |
|
DFS5010-3.8 |
48 |
10 |
6.35 |
75 |
75 |
18 |
138 |
93 |
85 |
11 |
M8x1 |
3.8×1 |
5638 |
17852 |
|
DFS5020-3.8 |
20 |
6.35 |
75 |
75 |
18 |
218 |
93 |
85 |
11 |
M8x1 |
3.8×1 |
5749 |
18485 |
|
