SC sorozat - Lineáris csapágy

Lineáris csapágy

SC sorozat - Lineáris csapágy

SC sorozat

A szabványos alumínium csúszóegységek metrikus méretekkel, különböző sorozatokkal rendelkeznek, amelyeket széles körben használnak Ázsiában, Európában és más országokban.Egyszerű csavarokkal történő telepítéssel, jó cserélhetőséggel, nagy pontossággal és merevséggel, alacsony súrlódással, könnyű cserével rendelkeznek.

A csúszóegységet speciálisan úgy tervezték, hogy a lineáris csapágyak összeszerelése kényelmes legyen, nagymértékben csökkentve a mechanikai tervező munkáját. Egy szabványos típusú lineáris csapágyból és az alumínium házból áll, előfúrt rögzítőfuratokkal. Prémium minőségű nyersanyagot használunk, hogy biztosítsuk minőségünket megfizethető áron, ez az ideális átviteli komponens a lineáris mozgás mozgatásához, széles körben használható CNC-gépekben, gyári automatizálásban, ipari gépekben stb. Széles mérettartomány áll rendelkezésre az opcióhoz, a modellek között (a speciális méreteket testre kell szabni).

Katalógus letöltése

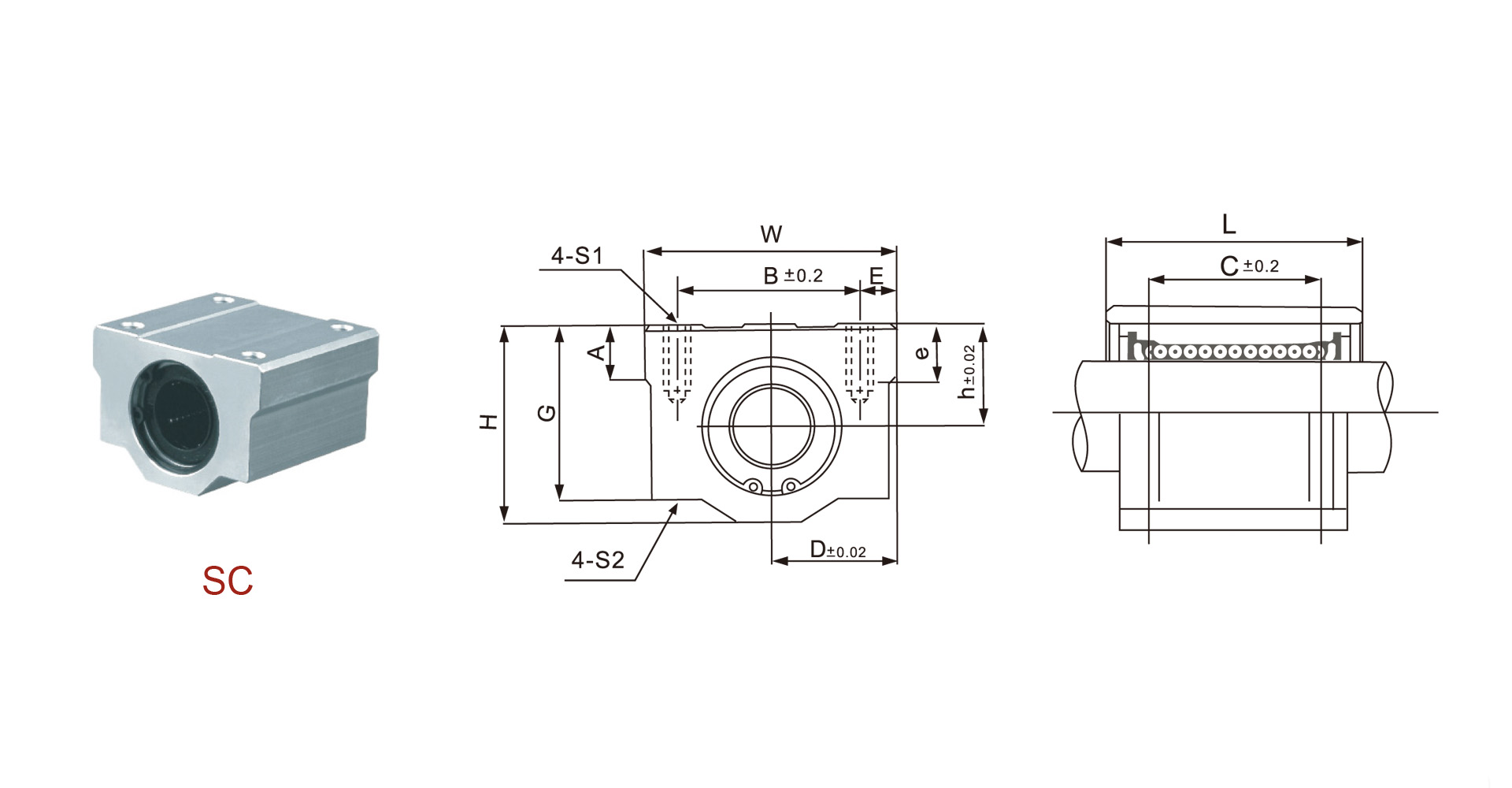

SC sorozatú lineáris csapágyak adatlapja

Cikkszám.	Fő méretek (mm)												Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
Cikkszám.	h	D	W	H	G	A	B	E	Slxe	S2	C	L	Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
SC8UU	11	17	34	22	18	6	24	5	M4X8	3.4	18	30	274	392	52
SC10UU	13	20	40	26	21	8	28	6	M5X12	4.3	21	35	372	549	92
SC12UU	15	21	42	28	24	8	30.5	5.75	M5X12	4.3	26	36	510	784	102
SC13UU	15	22	44	30	24.5	8	33	5.5	M5X12	4.3	26	39	510	784	120
SC16UU	19	25	50	38.5	32.5	9	36	7	M5X12	4.3	34	44	774	1180	200
SC20UU	21	27	54	41	35	11	40	7	M6X12	5.2	40	50	882	1370	255
SC25UU	26	38	76	51.5	42	12	54	11	M8X18	7	50	67	980	1570	600
SC30UU	30	39	78	59.5	49	15	58	10	M8X18	7	58	72	1574	2740	735
SC35UU	34	45	90	68	54	18	70	10	M8X18	7	60	80	1670	3140	1100
SC40UU	40	51	102	7862	62	20	80	11	M10X25	8.7	60	90	2160	4020	1590
SC50UU	52	61	U2	102	80	25	100	11	M10X25	8.7	80	110	3820	7940	3340

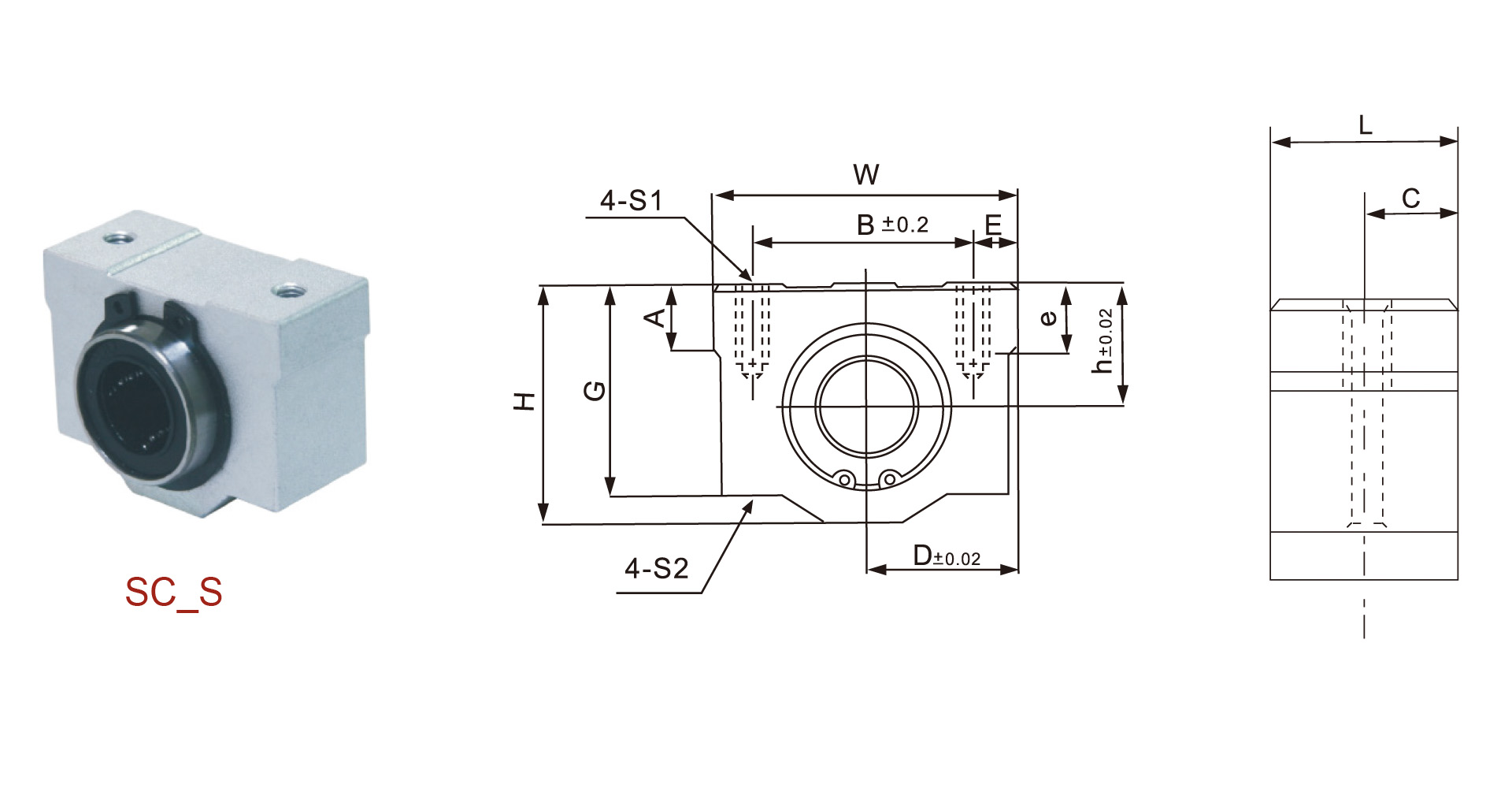

SC_S sorozatú lineáris csapágyak adatlapja

Cikkszám.	Fő méretek (mm)												Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
Cikkszám.	h	D	W	H	G	A	B	E	Slxe	S2	c	L	Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
SC8SUU	11	17	34	22	18	6	24	5	M4X8	3.4	7.7	15.4	274	392	27
SC10SUU	13	20	40	26	21	8	28	6	M5X12	4.3	9.95	19.9	372	549	53
SC12SUU	15	21	42	28	24	8	30.5	5.75	M5X12	4.3	10.45	20.9	510	784	60
SC13SUU	15	22	44	30	24.5	8	33	5.5	M5X12	4.3	10.45	20.9	510	784	64
SC16SUU	19	25	50	38.5	32.5	9	36	7	M5X12	4.3	12	24	774	1180	110
SC20SUU	21	27	54	41	35	11	40	7	M6X12	5.2	14	28	882	1370	144
SC25SUU	26	38	76	51.5	42	12	54	11	M8X18	7	18.9	37.8	980	1570	340
SC30SUU	30	39	78	59.5	49	15	58	10	M8X18	7	20.65	41.3	1574	2740	424
SC35SUU	34	45	90	68	54	18	70	10	M8X18	7	22.65	45.3	1670	3140	626
SC40SUU	40	51	102	78	62	20	80	11	M10X25	8.7	28.15	56.3	2160	4020	1000
SC50SUU	52	61	122	102	80	25	100	11	M10X25	8.7	34.4	68.8	3820	7940	2100

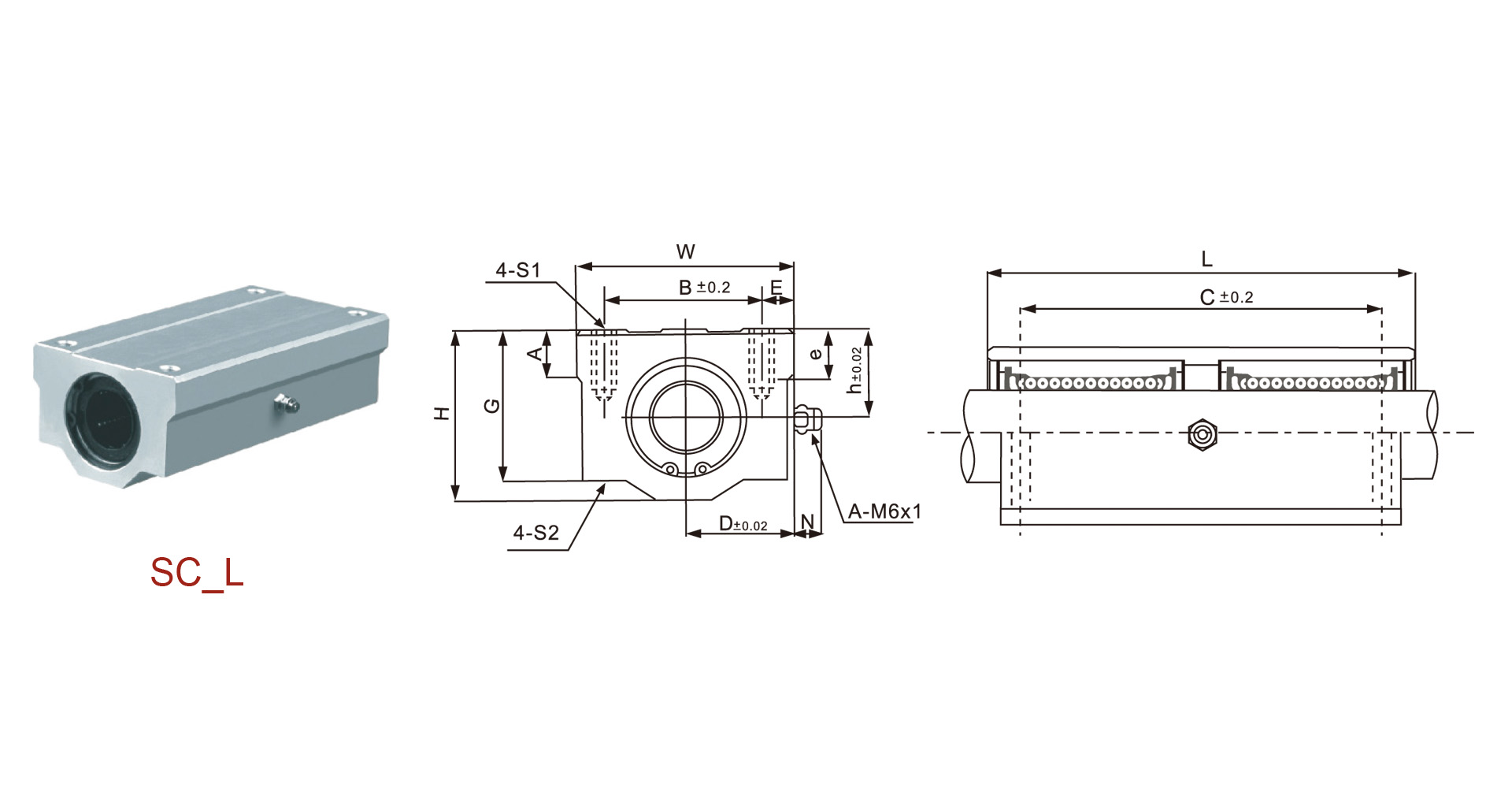

SC_L sorozatú lineáris csapágyak adatlapja

Cikkszám.	Fő méretek (mm)													Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
Cikkszám.	h	D	W	H	G	N	A	B	E	Slxe	S2	C	L	Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
SC8LUU	11	17	34	22	18	7	6	24	5	M4x8	3.4	42	58	431	784	102
SC10LUU	13	20	40	26	21	7	8	28	6	M5X12	4.3	46	68	588	1100	180
SC12LUU	15	21	42	28	24	6.5	8	30.5	5.75	M5X12	4.3	50	70	813	1570	250
SC13LUU	15	22	44	30	24.5	6.5	8	33	5.5	M5X12	4.3	50	75	813	1570	240
SC16LUU	19	25	50	38.5	32.5	6	9	36	7	M5X12	4.3	60	85	1230	2350	400
SC20LUU	21	27	54	41	35	7	11	40	7	M6X12	5.2	70	96	1410	2740	570
SC25LUU	26	38	76	51.5	42	4	12	54	11	M8X18	7	100	130	1610	3140	1200
SC3OLUU	30	39	78	59.5	49	5	15	58	10	M8X18	7	110	140	2450	5490	1480
SC35LUU	34	45	90	68	54	5.5	18	70	10	M8X18	7	120	155	2650	6270	2200
SC40LUU	40	51	102	78	62	5	20	80	11	M10X25	8.7	140	175	3430	8040	3200
SC5OLUU	52	61	122	102	80	5	25	100	11	M10X25	8.7	160	215	6080	15900	6700
