LMF/KC sorozat - Lineáris csapágyazás

Lineáris csapágy

LMF/KC sorozat - Lineáris csapágyazás

LMF/KC sorozat

A lineáris csapágyak a transzlációs típusú mozgást végző csapágyelemek. A forgócsapágyakhoz hasonlóan itt is különbséget kell tenni aszerint, hogy a fellépő erőket gördülő- vagy csúszóelemek közvetítik. Minden lineáris kialakításnak sajátos jellemzői vannak, amelyek különösen alkalmassá teszik az adott csapágyazásokhoz.

1. nagy pontosságú lineáris mozgás lehetővé tétele kerek tengelyeken
2. nagy terheléseket visel el alacsony zajszint és nagy merevség mellett
3. szinte bármilyen környezeti feltétel és terhelhetőség mellett teljesít, hogy széles körű alkalmazásokat elégítsen ki.

Lineáris csapágyak széles körben használják az elektronikus berendezések, pull teszter és a digitális háromdimenziós koordináta mérőeszköz, mint például a precíziós berendezések, valamint a többtengelyes szerszámgépek, sajtó, szerszámcsiszoló, automatikus gázvágó gép, nyomtató, kártya válogató gép, élelmiszer-csomagoló gépek és más ipari gépek csúszó alkatrészek.

Katalógus letöltése

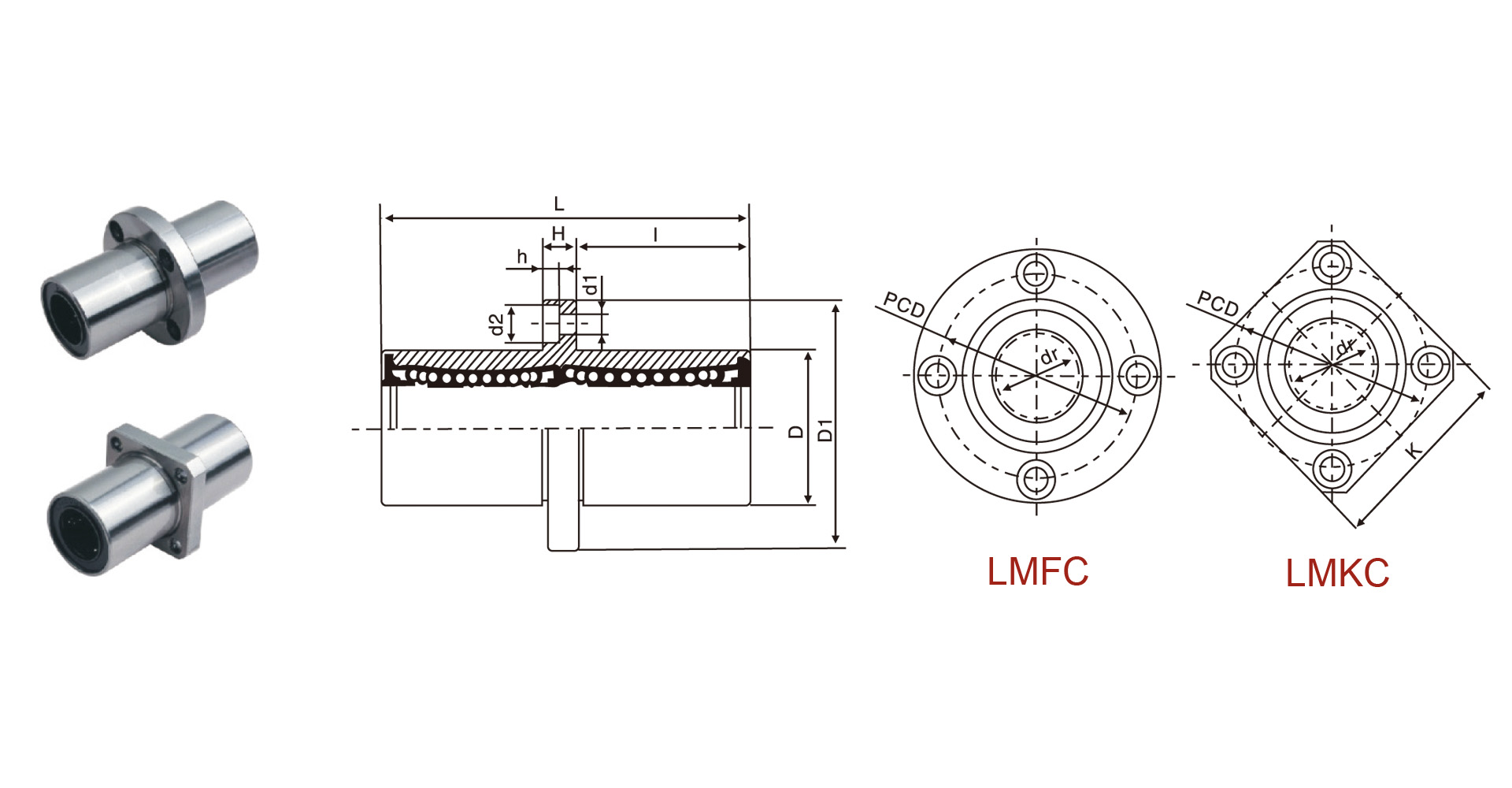

LMF/KC sorozatú lineáris csapágyak adatlapja

	Cikkszám.			Fő méretek és tűréshatárok												Eccen-tricity	Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
	Pecsét típusa		Ball Circuit	dr (mm)	Tolerancia (μm)	D (mm)	Tolerancia (μm)	L (mm)	Tolerancia (μm)	I (mm)	D1 (mm)	K (mm)	H (mm)	PCD (mm)	d1xd2xh (mm)	Eccen-tricity	Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
	LMFC6UU	LMKC6UU	4	6	0 -10	12	0 -13	35	±300	15	28	22	5	20	3.5x6x3.1	15	323	529	31
	LMFC8UU	LMKC8UU	4	8		15	0 -13	45	±300	20	32	25	5	24	3.5x6x3.1		431	784	51
☆	LMFC10UU	☆LMKC10UU	4	10		19	0- 16	55	-200	24.5	40	30	6	29	4.5×7.5×4.1		588	1100	98
☆	LMFC12UU	☆LMKC12UU	4	12		21		57		25.5	42	32	6	32	4.5×7.5×4.1		813	1570	110
	LMFC13UU	LMKC13UU	4	13		23		61		27.5	43	34	6	33	4.5×7.5×4.1		813	1570	130
	LMFC16UU	LMKC16UU	5	16		28		70	-300	32	48	37	6	38	4.5×7.5×4.1		1230	2350	190
☆	LMFC20UU	☆LMKC20UU	5	20	0 -12	32	0 -19	80		36	54	42	8	43	5.5x9x5.1	20	1400	2740	260
☆	LMFC25UU	☆LMKC25UU	6	25		40		112		52	62	50	8	51	5.5x9x5.1		1560	3140	540
☆	LMFC30UU	☆LMKC3OUU	6	30		45		123		56.5	74	58	10	60	6.6x11x6.1		2490	5490	680
	LMFC35UU	LMKC35UU	6	35	0 -45	52	0 -22	135		62.5	82	64	10	67	6.6x11x6.1	25	2650	6270	1020
☆	LMFC40UU	☆LMKC40UU	6	40		60		151		69	96	75	13	78	9x14x8.1		3430	8040	1570
	LMFC50UU	LMKC50UU	6	50		80		192		89.5	116	92	13	98	9x14x8.1		6080	15900	3600
	LMFC60UU	LMKC60UU	6	60	0 -20	90	0 -25	209	-400	95.5	134	106	18	112	11x17x11.1	30	7550	20000	4500
	Megjegyzés : ☆ azt jelenti, hogy acéltartó áll rendelkezésre.
