KBA sorozat - Lineáris csapágyak

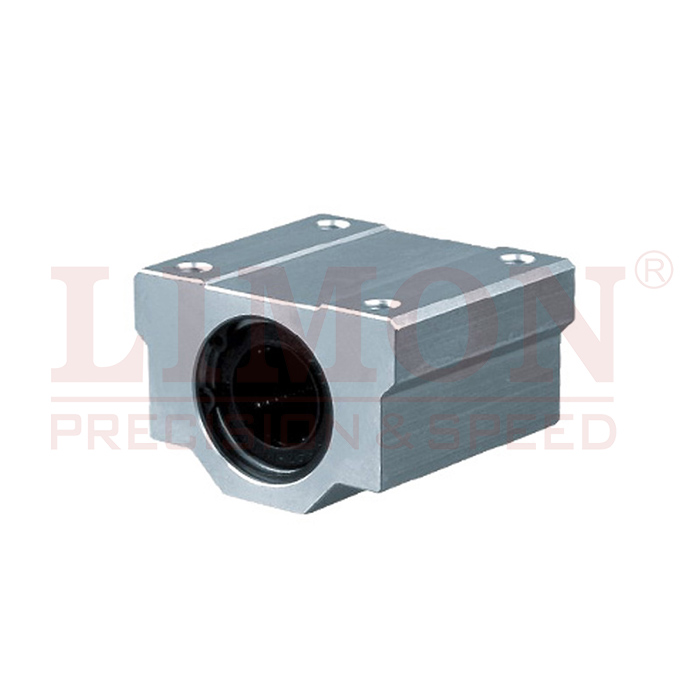

KBA sorozat

A szabványos alumínium csúszóegységek metrikus méretekkel, különböző sorozatokkal rendelkeznek, amelyeket széles körben használnak Ázsiában, Európában és más országokban.Egyszerű csavarokkal történő telepítéssel, jó cserélhetőséggel, nagy pontossággal és merevséggel, alacsony súrlódással, könnyű cserével rendelkeznek.

A csúszóegységet speciálisan úgy tervezték, hogy a lineáris csapágyak összeszerelése kényelmes legyen, nagymértékben csökkentve a mechanikai tervező munkáját. Egy szabványos típusú lineáris csapágyból és az alumínium házból áll, előfúrt rögzítőfuratokkal. Prémium minőségű nyersanyagot használunk, hogy biztosítsuk minőségünket megfizethető áron, ez az ideális átviteli komponens a lineáris mozgás mozgatásához, széles körben használható CNC-gépekben, gyári automatizálásban, ipari gépekben stb. Széles mérettartomány áll rendelkezésre az opcióhoz, a modellek között (a speciális méreteket testre kell szabni).

Katalógus letöltése

A KBA sorozatú lineáris csapágyak adatlapja

Cikkszám.		Fő méretek (mm)												Tömeg (g)
Pecsét típusa	A tengely átmérője	h	D	W	L	H	G	T	B	C	E	S1xe	S2	Tömeg (g)
KBA10UU	10	13	20	40	35	26	21	8	28	21	6	M5x12	4.3	92
KBA12UU	12	15	22	44	39	30	24.5	8	33	26	5.5	M5x12	4.3	120
KBA16UU	16	19	25	50	44	38.5	32.5	9	36	34	7	M5x12	4.3	200
KBA20UU	20	21	27	54	53	41	35	11	40	40	7	M6x12	5.2	270
KBA25UU	25	26	38	76	67	51.5	42	12	54	50	11	M8x18	7	600
KBA30UU	30	30	39	78	76	59.5	49	15	58	58	10	M8x18	7	776
KBA40UU	40	40	51	102	90	78	62	20	80	60	11	M10x25	8.7	1590
KBA50UU	50	52	61	122	110	102	80	25	100	80	11	M10x25	8.7	3340
KBA60UU	60	58	66	132	137	114	94	30	108	90	12	M12x25	10.7	4800

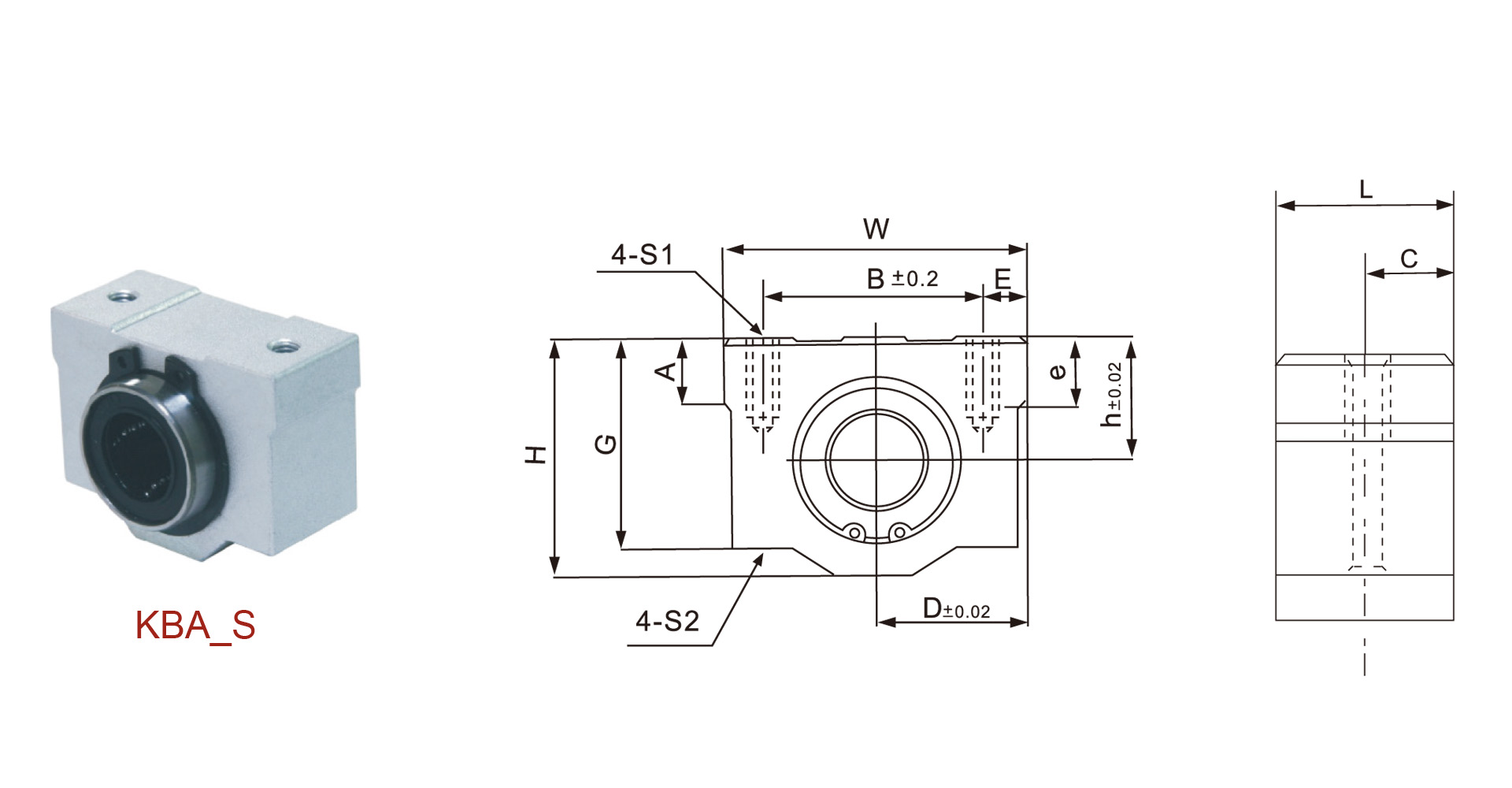

A KBA_S sorozatú lineáris csapágyak adatlapja

Cikkszám.	Fő méretek (mm)												Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
Cikkszám.	h	D	W	H	G	A	B	E	Slxe	S2	C	L	Alapvető terhelhetőség CN	Alapvető terhelési érték CoN	Tömeg (g)
KBA8SUU	11	17	34	22	18	6	24	5	M4X8	3.4	7.2	14.4	274	392	25
KBA12SUU	15	22	44	30	24.5	8	33	5.5	M5X12	4.3	10.4	20.8	510	784	65
KBA16SUU	19	25	50	38.5	32.5	9	36	7	M5X12	4.3	11.2	22.4	774	1180	100
KBA20SUU	21	27	54	41	35	11	40	7	M6X12	5.2	14.5	29	882	1370	148
KBA25SUU	26	38	76	51.5	42	12	54	11	M8X18	7	20.45	40.9	980	1570	368
KBA30SUU	30	39	78	59.5	49	15	58	10	M8X18	7	24.45	48.9	1574	2740	500
KBA40SUU	40	51	102	78	62	20	80	11	M10X25	8.7	28.2	56.4	2160	4020	1000
KBA50SUU	52	61	122	102	80	25	100	11	M10X25	8.7	36.2	72.4	3820	7940	2205

A KBA_L sorozatú lineáris csapágyak adatlapja

Cikkszám.		Fő méretek (mm)												Tömeg (g)
Pecsét típusa	A tengely átmérője	h	D	W	L	H	G	T	B	C	E	S1xe	S2	Tömeg (g)
KBA10LUU	10	13	20	40	68	26	21	8	28	46	6	M5x12	4.3	180
KBA12LUU	12	15	22	44	77	30	24.5	8	33	64	5.5	M5x12	4.3	237
KBA16LUU	16	19	25	50	89	38.5	32.5	9	36	79	7	M5x12	4.3	405
KBA20LUU	20	21	27	54	100	41	35	11	40	90	7	M6x12	5.2	510
KBA25LUU	25	26	38	76	136	51.5	42	12	54	119	11	M8x18	7	1220
KBA30LUU	30	30	39	78	154	59.5	49	15	58	132	10	M8x18	7	1580
KBA40LUU	40	40	51	102	180	78	62	20	80	150	11	M10x25	8.7	3180
KBA50LUU	50	52	61	122	230	102	80	25	100	200	11	M10x25	8.7	6990
