A termelékenység csökkenése, a gépek leállása és a váratlan karbantartás növeli a költségeket - és lineáris csapágyazású csúszdák gyakran figyelmen kívül hagyott bűnösök. Előnyeik és hátrányaik megértése segíthet a vállalkozásoknak optimalizálni a teljesítményt és a megtérülést.
A lineáris csapágyazású csúszók alacsony súrlódású, nagy pontosságú lineáris mozgást biztosítanak automatizálási, összeszerelési és CNC-alkalmazásokhoz, de a megbízhatóság és a költséghatékonyság maximalizálása érdekében gondos kiválasztást, igazítást és karbantartást igényelnek.
Folytassa az olvasást a tervezés, a típusok, az előnyök, a hátrányok, a karbantartási igények és az alkalmazási lehetőségek feltárása érdekében.
Lineáris csapágyas csúszdák tervezése
Lineáris csapágyazású csúszkák egy mozgó kocsiból állnak, amely rögzített vezetősínek mentén halad. Az alapvető tervezési elemek a következők:
Rails: Általában edzett acél, csiszolt vagy profilozott, pontos mozgási pályákat képezve.
Kocsik: Több gördülő elemet (golyókat, görgőket) tartalmazó házak, amelyek a sín mentén csúsznak.
Ketrec vagy tartó: Egyenletesen tartja a gördülőelemeket, csökkentve a zörgést.
Tömítések/sapkák: Tartsa meg a kenőanyagot és zárja ki a törmeléket.
Rögzítőfuratok és rögzítők: Megkönnyíti a különböző gépvázakba való integrációt.
Ez a kialakítás kiegyensúlyozott:
Alacsony súrlódás: A pont- vagy vonalkontaktus sima mozgást tesz lehetővé minimális ellenállással.
Nagy merevség: Kompakt, merev szerelvények, amelyek ellenállnak a hajlító és torziós terheknek.
Ismételhetőség: A mikron-szintű pozicionálás ideális a precíziós rendszerekhez.
A tervezési szempontok közé tartozik a sínprofil alakja, a kocsi előfeszítési szintje, a sín keménysége, a kenés típusa és a tömítési módszer. A mérnökök testre szabják Lineáris csapágyas csúszdák a terhelés, a sebesség, a környezet és az alkalmazás pontossági követelményeinek megfelelően.
A lineáris csúszdák típusai
Többféle lineáris csapágyazású csúszdák a különböző teljesítményigényeknek és környezeteknek megfelelően:
Golyóscsapágyas csúszdák
Kis súrlódás és mérsékelt terhelés esetén használjon keringető golyóscsapágyakat.
Ideális irodai berendezésekhez, könnyű automatizáláshoz.
Görgős csapágyas csúszdák
Hengeres görgőket használ, amelyek nagyobb teherbírást és merevséget biztosítanak.
Gyakori fűrészasztaloknál, gyári automatizálásnál.
Profil sínrendszerek
Kétrészes rendszerek csiszolt acélsínekkel és kocsikkal, visszahajtott golyókkal/görgőkkel.
Nagy pontosságot és merevséget kínál CNC gépekhez.

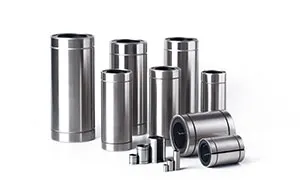

Kerek tengely és lineáris persely csúszdák
Használjon kerek tengelyeket és hüvelyes csapágyakat vagy golyós perselyeket.
Gazdaságos és kompakt, alkalmas 3D nyomtatókhoz vagy könnyű működtetőkhöz.
Keresztgörgős csúszdák
A merevség érdekében váltakozó tengelyű görgőket tartalmaznak az ortogonális tengelyeken.
Index táblázatokban és optikai pozicionáló rendszerekben használatos.
Hibrid diák
Kombináljon olyan elemeket, mint a golyóscsapágyak csillapított tömítésekkel vagy speciális felületi bevonatokkal.
A megfelelő Lineáris csapágyas csúszdák típus a szükséges teherbírástól, a mozgási pontosságtól, a merevségtől, a sebességtől, a hosszú élettartamtól és a környezeti feltételektől függ.
Összehasonlító táblázat: A lineáris csapágycsúszdák típusai
| Dia típusa | Terhelhetőség | Precíziós | Súrlódás | Tipikus alkalmazások | Megjegyzések |
|---|---|---|---|---|---|
| Golyóscsapágyas csúszdák | Alacsony-közepes | Mérsékelt | Nagyon alacsony | Irodai berendezések, 3D nyomtatók | Megfizethető, szennyeződésre érzékeny |
| Görgős csapágyas csúszdák | Magas | Mérsékelt | Alacsony | Saw tables, transport axes | High stiffness, durable under heavy load |
| Profile Rail Slides | Magas | Magas | Alacsony | CNC machines, robotics, laser systems | Most precise; requires accurate alignment |
| Round Shaft Slides | Közepes | Mérsékelt | Alacsony | Light automation, printing equipment | Compact, good for tight spaces |
| Keresztgörgős csúszdák | Medium–High | Nagyon magas | Alacsony | Optical positioning, metrology | Excellent repeatability, high cost |
| Hibrid diák | Varies | Varies | Varies | Custom machinery | Combines advantages of multiple designs |
Common Applications for Linear Bearing Slides
Lineáris csapágyazású csúszkák are ubiquitous in automation and precision motion platforms:
CNC machinery and machine tools: Enable precise tool paths with minimal deflection.
Pick-and-place berendezés: Facilitate smooth, repeatable motion in electronics assembly.
Laboratory and medical automation: Use ultra-clean, high-precision slides in diagnostic equipment.
3D printers and plotters: Provide rigid, accurate X-Y motion.
Packaging and material handling: Support conveyor actuators under high cycle rates.
Semiconductor wafer handling: Require micron-level repeatability with minimal vibration.
Optical tables and measuring systems: Use cross-roller or profile rail slides for high stability.
Across industries, Lineáris csapágyas csúszdák reduce friction, improve precision, and support high-cycle reliability—when matched to correct specifications.
Benefits of Linear Bearing Slides
The advantages of choosing lineáris csapágyazású csúszdák include:
Low friction and power consumption: Rolling elements significantly reduce friction.
Nagy teherbíró képesség: Capable of supporting heavy vertical or horizontal loads depending on slide type.
Precision and repeatability: Micron-level positioning accuracy vital for metrology and CNC applications.
Long life expectancy: Hardened rails, sealed carriages, and proper lubrication lead to high durability.
Modularity and interchangeability: Standardized profiles simplify machine integration and replacement.
Ease of linear motion: No complex mechanics; integrate with standard linear actuators or motor systems.
Sokoldalúság: Available in various sizes and materials (stainless, black oxide, coated) for different environments.
When properly selected and maintained, Lineáris csapágyas csúszdák deliver outstanding motion performance while keeping operational costs manageable.
Cons of Linear Bearing Slides
Despite their benefits, lineáris csapágyazású csúszdák have drawbacks:
Költségek: High-quality slides can be expensive upfront compared to simple plain bearings.
Contamination sensitivity: Rolling elements wear prematurely in dirty or abrasive environments.
Alignment demands: Precise, parallel mounting is essential; misalignment causes binding and uneven wear.
Maintenance requirements: Require periodic lubrication, seal checks, and sometimes dust wipers replacements.
Noise and vibration: Ball rides over raceway imperfections; may produce noise under cantilever loads.
Preload vs. wear tradeoff: Higher preload improves stiffness but shortens lifespan in dust-prone settings.
In some open industrial environments, self-lubricating plain bushings or recirculating-ball screw assemblies might offer better cost-benefit and lower maintenance.
Common Maintenance for Linear Bearing Slides
To ensure longevity and reliability of lineáris csapágyazású csúszdák, adopt proactive maintenance routines:
Rendszeres kenés: Apply grease or oil per manufacturer intervals—typically at initial break-in and after every 2000–5000 cycles.
Seal and wiper inspection: Replace damaged seals to keep contaminants out.
Alignment checks: Periodically assess rail parallelism and flatness to prevent uneven wear.
Wear monitoring: Track carriage backlash or an increase in drive torque; these are early signs of component wear.
Cleaning: Gently wipe exposed rails with lint-free cloth after routine usage—avoiding solvents that damage seals.
Environment controls: Use bellows, protective covers, or air purging in dusty or machining environments.
Proper maintenance programs significantly extend service life and avoid unplanned production downtime associated with damaged Lineáris csapágyas csúszdák.
Összefoglaló
Linear bearing slides offer high precision, low friction motion—but demand careful alignment, maintenance, and environment control to deliver long-term ROI.További kérdésekkel forduljon a következő címre sales@limonrobot.com
