¿Cómo funcionan los sistemas de movimiento lineal accionados por correa?
LIMON es un fabricante líder mundial de sistemas de movimiento lineal y componentes de automatización. LIMON lidera el desarrollo de la tecnología de movimiento lineal desde 2003 y continúa desarrollando productos lineales innovadores que ofrecen nuevas soluciones a los ingenieros de diseño.
LIMON no sólo suministra componentes de movimiento lineal, sino también productos integrados de movimiento lineal. El actuador lineal LIMON es un producto de éxito en el mercado. El actuador linear de LIMON tiene dos tipos, uno es sistemas de movimiento lineares conducidos correa, otro es sistemas de movimiento lineares conducidos tornillo de la bola.
Para seleccionar el actuador mecánico lineal adecuado, deben tenerse en cuenta algunas consideraciones importantes, como la capacidad de carga deseada, o la fuerza de empuje, y la distancia de carrera necesaria. Aunque estas consideraciones son primordiales, otras, como la carga de mantenimiento, también desempeñan un papel importante.
Existen dos tipos de actuadores lineales mecanizados ampliamente utilizados que se diferencian por sus mecanismos de accionamiento: los accionados por correa y los accionados por husillo de bolas. Ambos tipos se emplean en aplicaciones similares, pero difieren significativamente en su funcionamiento. Cada tipo posee ventajas únicas y limitaciones importantes que deben considerarse cuidadosamente en la selección de un actuador.

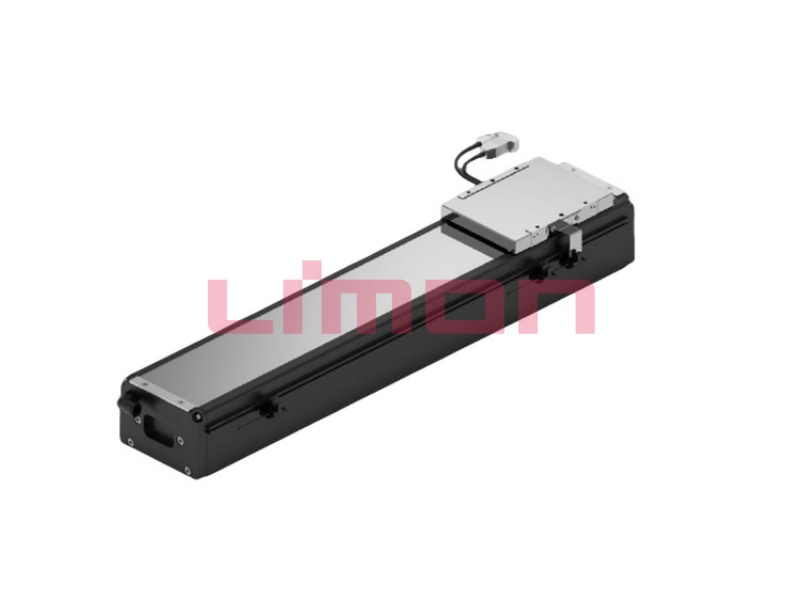

El actuador accionado por correa funciona según los mismos principios que el sistema de cinta transportadora. A menudo, el accionamiento por correa está encerrado en una caja protectora y sujeto a un carro. El accionamiento por correa convierte el movimiento giratorio en movimiento lineal a través de una correa. correa de distribución conectada entre dos poleas circulares. La correa de distribución suele estar hecha de un elastómero reforzado con fibra, pero existen muchos otros materiales de correa para aplicaciones más exigentes. La correa contiene dientes que interactúan con las poleas del rotor para transferir eficazmente el par y evitar el deslizamiento. La transmisión por correa está encerrada dentro de un cuerpo de aluminio, mientras que el carro va encima, y la interfaz del eje de transmisión suele estar situada perpendicularmente al lado del accionador.
El sistema de movimiento lineal accionado por correa y los actuadores LIMON están disponibles en tres configuraciones diferentes, lo que permite a los ingenieros seleccionar modelos estándar para su disponibilidad inmediata, modelos plug-and-play para una automatización lista para usar y modelos construidos por el cliente que permiten una amplia gama de configuraciones.
Accionamiento por correa estándar Motion System
Los actuadores estándar están disponibles en longitudes de carrera de 100 mm a 4000 mm y ofrecen a los usuarios una serie de opciones de configuración habituales. La disponibilidad en stock permite una entrega rápida sin renunciar a la calidad industrial para una amplia gama de aplicaciones de movimiento lineal y automatización.
Plug-and-Play Sistema de movimiento lineal accionado por correa
Los actuadores plug-and-play y las transmisiones por correa proporcionan a los usuarios una funcionalidad de automatización lista para usar. Cada unidad incluye un actuador/accionamiento por correa, un motor eléctrico homologado por UL y un dispositivo PLC. Estos modelos son idóneos para aplicaciones de robótica educativa y universitaria, o de laboratorio e investigación.
A medida Sistema de movimiento lineal accionado por correa
Los actuadores y las transmisiones por correa personalizados ofrecen las mismas características que los modelos estándar; sin embargo, estos modelos permiten a los usuarios especificar especificaciones personalizadas que incluyen, entre otras, el diseño del carro, las opciones de correa, el tamaño, la longitud y el acabado de la extrusión, y cualquier requisito especial para cajas de engranajes y motores. El diseño modular de los actuadores accionados por correa LIMON permite una rápida personalización para satisfacer la mayoría de las especificaciones sin necesidad de pedir un artículo totalmente a medida, lo que en última instancia reduce el coste.
