Visión general:

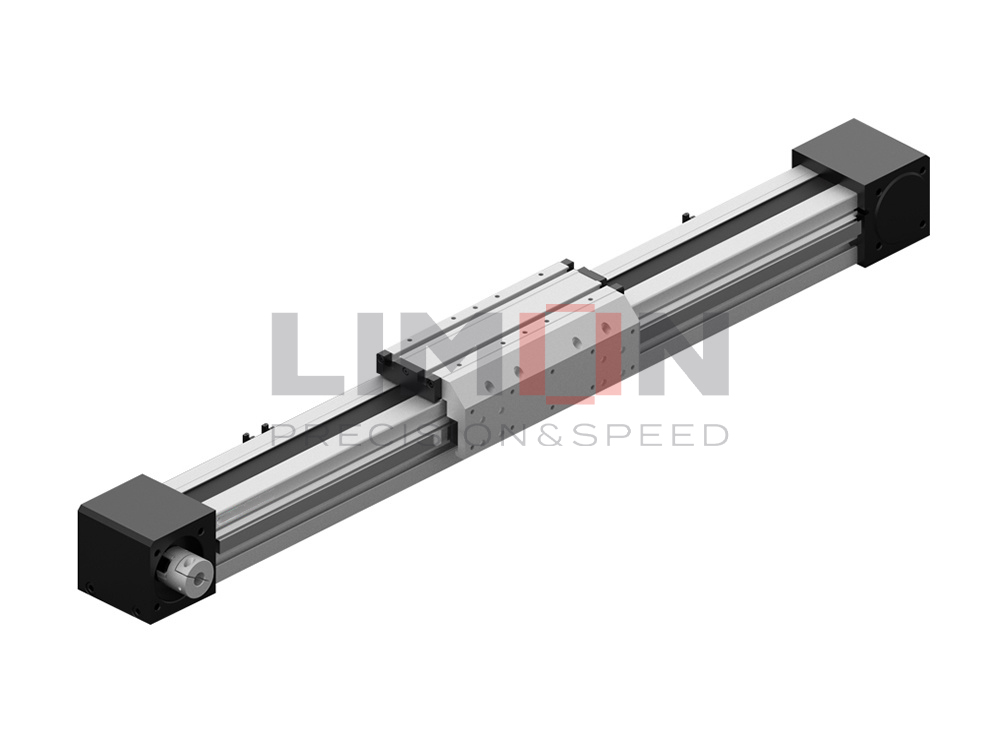

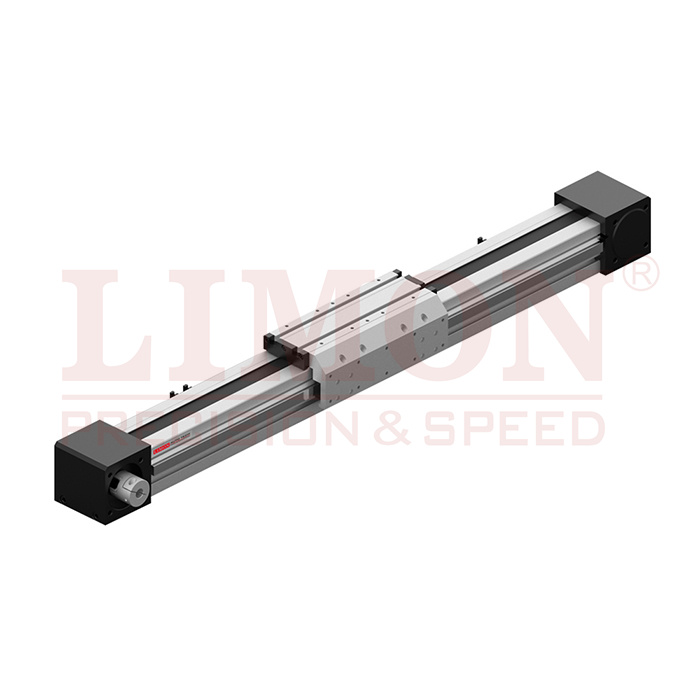

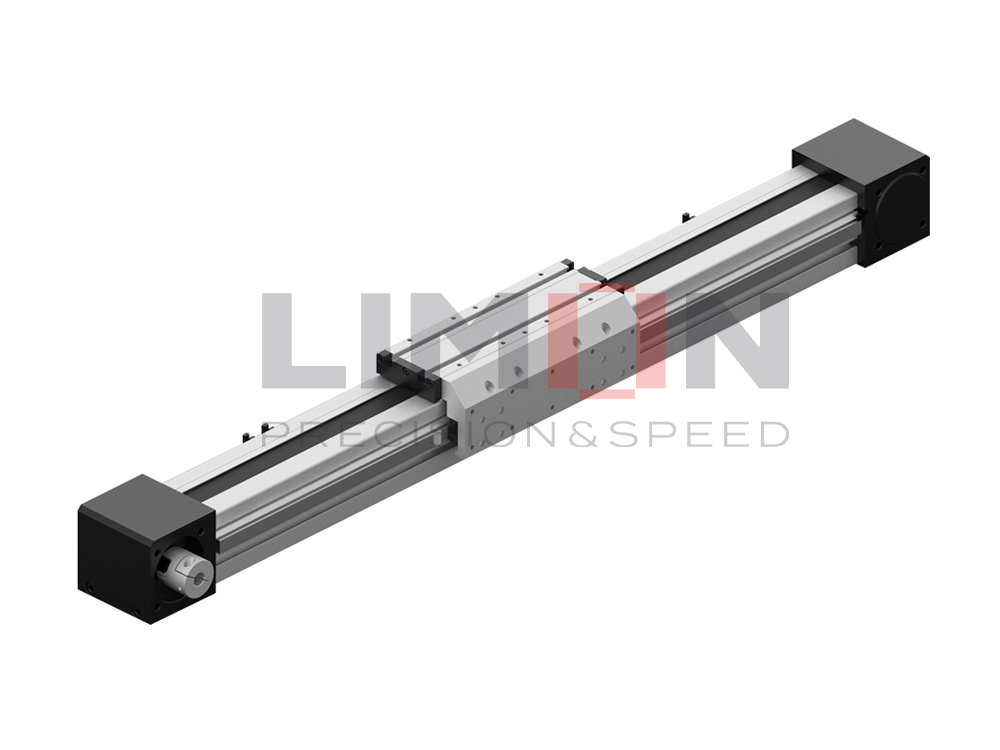

Los módulos de la serie HTO son actuadores lineales accionados por correa, diseñados a partir de las preferencias del mercado europeo, que presentan un diseño de perfil cuadrado, especialmente concebido para aplicaciones con una excentricidad lateral significativa.

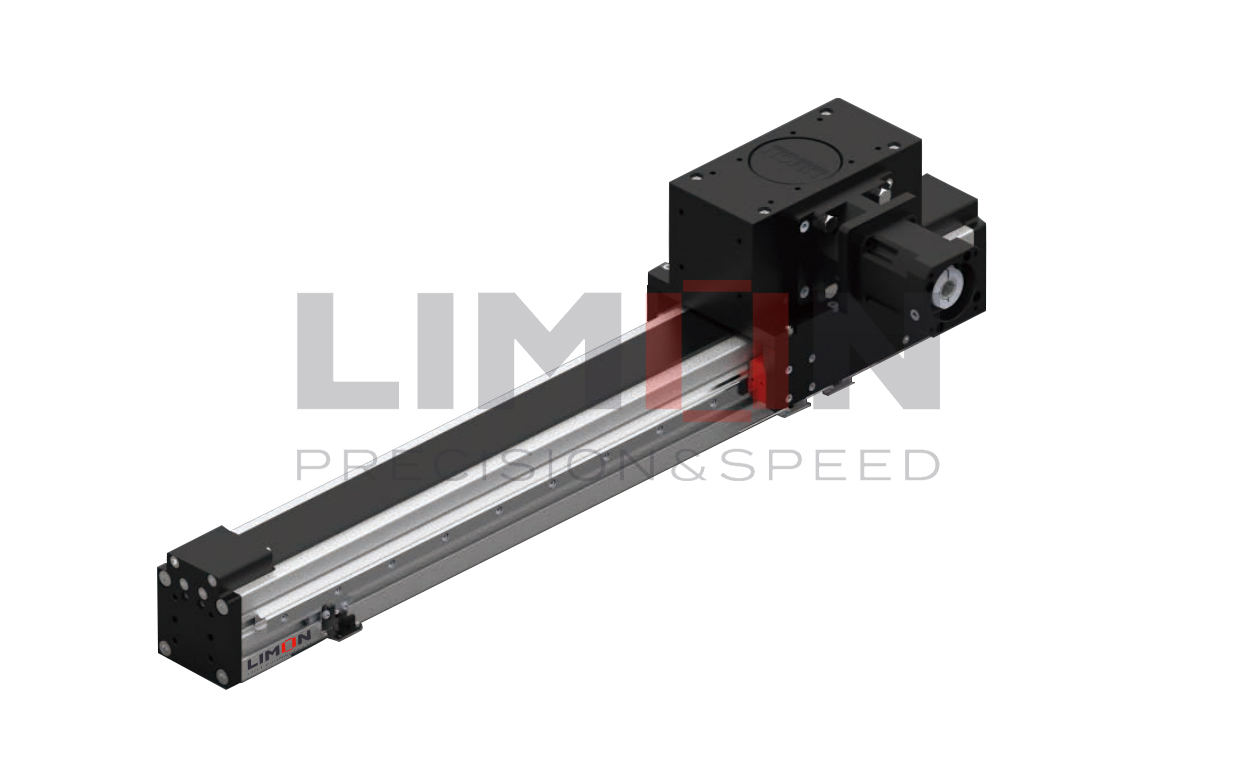

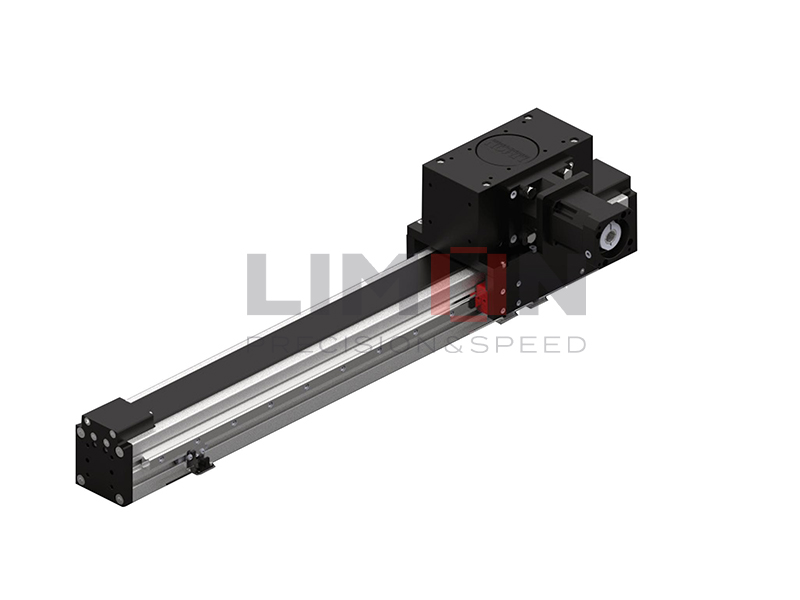

Los módulos de la serie HTZ son actuadores lineales accionados por correa, diseñados en base a las preferencias del mercado europeo, que presentan un diseño de perfil cuadrado, especialmente concebido para aplicaciones con una excentricidad lateral significativa y para uso en el eje Z.

Información básica:

Tipo de accionamiento: Tipo accionado por correa, tipo abierto

Accidente cerebrovascular:
HTO serie: 4000mm (estándar), I80/100 puede unirse a una carrera más larga. (Ilimitado)
HTZ serie: máx. 1500 mm

Características:

Mayor rigidez torsional

• En el lateral del perfil se ha colocado un carril guía adicional, conectado al carro principal mediante una placa de aluminio, que mejora significativamente la resistencia global a la torsión del módulo, adecuado para aplicaciones sin soporte.

Colocación flexible de motores

• La estructura integrada para la polea y el acoplamiento podría mejorar la concentricidad y evita el deslizamiento, reducir la longitud de instalación transversal del motor para ahorrar espacio en la máquina.
• Reduzca la longitud de instalación transversal del motor para ahorrar espacio en la máquina.
• El soporte del motor puede colocarse en el módulo en cualquier dirección y cambiarse según los distintos requisitos del cliente.

Perfil de Splicable

• Para ampliar las posibilidades de aplicación, los perfiles pueden empalmarse hasta 12 metros de longitud.

Orificio de inyección de aceite integrado

• Mediante el uso de un diseño de orificio de inyección de aceite externo integrado, todos los bloques lineales se pueden lubricar a la vez sin necesidad de mantenimiento de desmontaje.



Perfil con diseño de soporte

• Imposible de ser presionada, la correa dentada crea una zona cerrada en su interior que impide eficazmente la entrada de objetos extraños.
• Cuando se utiliza para carreras largas, la correa dentada no se comba, lo que evita la fricción con la estructura interna.
• Evita que el timingbelt fluctúe y disminuye la sonoridad.

La serie HTZ utiliza correas dentadas tipo Ω

• La correa dentada tiene un diseño tipo que la hace especialmente idónea para el agarre y la manipulación rápidos y a larga distancia, ya que el motor y el reductor no se mueven con el cuerpo de la unidad.

Industria:

• Línea de producción automatizada - Montaje de automóviles, fabricación de productos electrónicos, producción de electrodomésticos
• Electrónica y semiconductores - Embalaje de chips, colocación SMT, inspección de LCD
• Embalaje y logística - Embalaje de alimentos, clasificación de paquetes, automatización de almacenes
• Equipos médicos - Instrumentos de diagnóstico, dispositivos de prueba, robots quirúrgicos
• Impresión y publicidad - Impresión en gran formato, grabado láser, impresión digital
• Investigación y laboratorio - Instrumentos de laboratorio, análisis de muestras, biotecnología
• Alimentación y bebidas - Llenadoras, etiquetadoras, líneas de envasado
• Nueva industria energética - Producción de baterías de litio, montaje de paneles solares
