A precíziós lineáris vezetők egy olyan ipari alkatrész, amely nagy terhelés alatt képes lineáris oda-vissza mozgást végezni. Ez széles körben használják precíziós berendezésekben, szerszámgépekben és műszerekben. De a különböző munkakörülményekhez különböző követelmények vannak a lineáris vezetés pontosságára, és annak pontosságot is meg kell különböztetni a különböző szempontok. A következőkben a precíziós lineáris vezetők pontossági osztályát osztjuk meg Önnel:

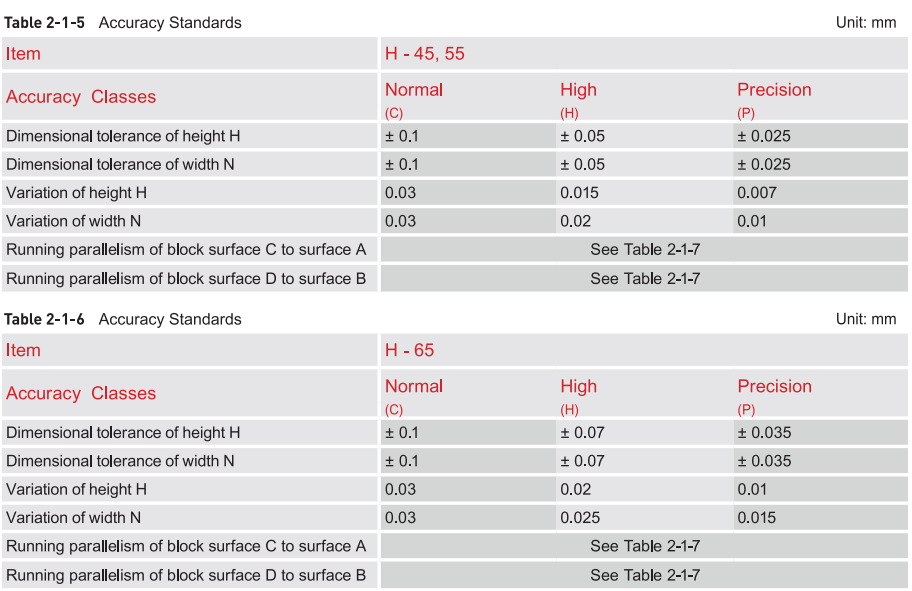

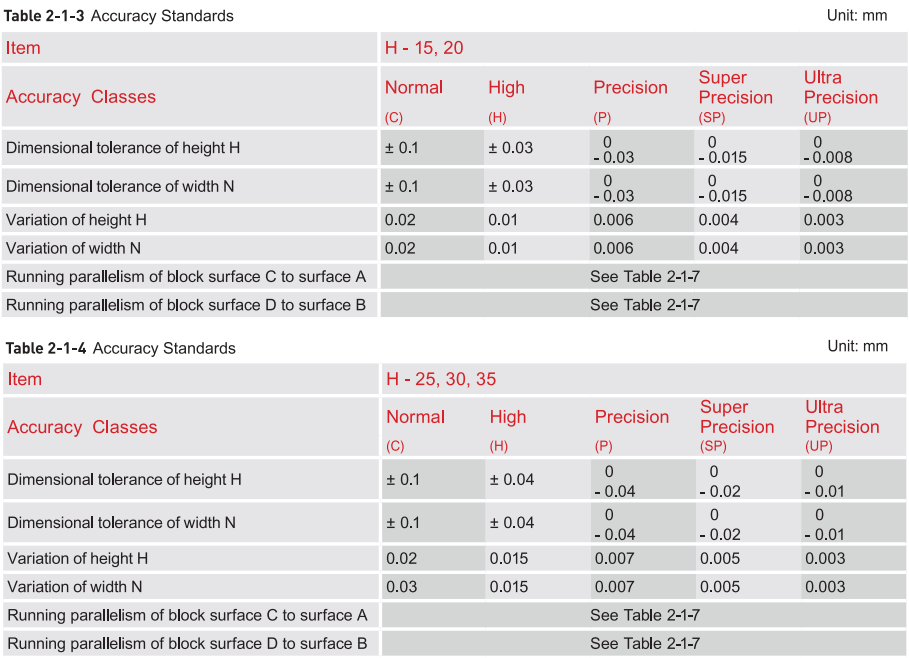

A precíziós lineáris vezetők pontosságának hét paramétere:

1. A magasság méretbeli tűrése H
2. Az N szélesség mérettűrése
3. A magasság változása H
4. Az N szélesség változása
5. A blokk C felületének futó párhuzamossága az A felülettel
6. A blokk D felületének futó párhuzamossága a B felülettel
7. A futási párhuzamosság pontossága

Pontossági osztályzat osztályozás precíziós lineáris vezetésmódokon:

1. Normál (C)
2. Magas (H)
3. Precizitás (P)
4. Szuperpontosság (SP)
5. Ultra precizitás (UP)

Teljesen, öt osztály. Kérjük, válassza ki az osztályt az alkalmazott berendezések pontosságára való hivatkozással.

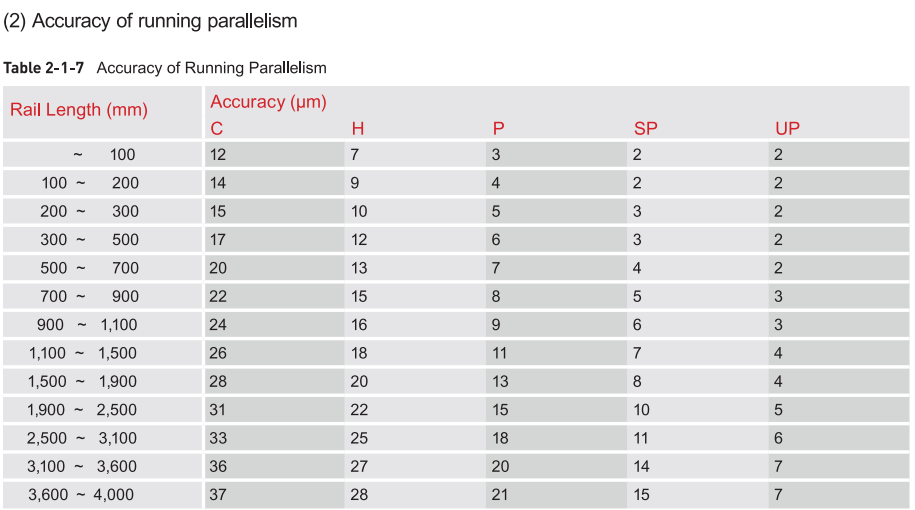

Például: Vegyünk egy precíziós lineáris 100 mm hosszú vezetőpályák, mint példa a futási párhuzamosság ellenőrzésére.

1. Normál (C): 12μm
2. Magas (H): 7μm
3. Pontosság (P): 3μm
4. Szuper pontosság (SP): 2μm
5. Ultra precizitás (UP): 2μm

Tehát milyen tényezők befolyásolják a pontosságot precizitás lineáris útmutatóutak?

1. Az egyenesség a precíziós lineáris vezetőutak. A vezetősín egyenességszabványát általában a hibaérték tükrözi, amely a mért egység és az ideális egység közötti eltérés mértékére utal.

2. A merevség aprecíziós lineáris vezetőutak. A szerszámgép nagy sebességű működése miatt a munkafolyamat során a vezetősín közvetlenül súrlódást és ütközést okoz, ami a deformációhoz vezet a lineáris a stressz miatt. Tehát a vezetősín síkbeli síkossága, a terhelhetőség, az anyagválasztás és a szerkezeti elrendezés a precíziós lineáris útmutatók szigorúan meg kell felelnie a tervezési előírásoknak.
3. A durvasága precíziós lineárisvezetőpályák felülete. A felület érdessége a lineáris vezetőt általában a vezető keménysége és anyaga határozza meg. A gyártás kiválasztásakor a precíziós lineáris vezetőpályák, ésszerű és megfelelő gyártási anyagokat kell kiválasztani a tényleges helyzetnek megfelelően, hogy csökkentsék annak lehetőségét, hogy a pontosság a lineáris a vezetőpályák érintettek lehetnek.
4. Szerkezet típusaa precíziós lineárisvezetőutak. A telepítés elrendezése lineáris vezetősín és saját szerkezeti alakja közvetlenül befolyásolja a szerszámgép pontossági indexét. A legközvetlenebbül a szerszámgépek pozicionálását és ismételt pozicionálását befolyásolja.

Röviden, precizitás lineáris vezetők pontossága szabványos specifikus utal, hogy több mint egy paraméter, és a specifikus szint van osztva öt szintre, de mindenki, amikor a kiválasztás a lineáris útmutató, nem csak a pontosság vizsgálatára, hanem a terhelhetőség, ugyanakkor a méret, a súrlódás, a némítás, a telepítési követelmények, valamint a költségünk és így tovább. szükség van hogy figyelembe vegyék! Érdemes megjegyezni, hogy a különböző precizitás a lineáris vezetők gyártók testre szabhatják lineáris vezetőjüket pontosság osztályozási szabványok, lesznek finom különbségek, figyeljünk a konkrét paraméterértékekre!
